概述
产品介绍
POC-200是宸曜科技小巧紧凑型控制器系列中的突破性产品。继承了它的前辈POC-100广受欢迎的特性， POC-200系列在它3.5"硬盘大小的尺寸里结合了更强的计算能力和更多通用接口。
更新的Intel英特尔® Atom凌动™ Bay Trail 处理器在数值运算和显示性能方面都带来了飞跃。采用 Atom凌动™ E3845四核处理，POC-200的性能相比较前一代D525/D2550平台提升了200%。它同时提供了复杂的接口，以充分利用计算能力。2个千兆以太网口和3个USB 3.0接口可以方便地在机器视觉应用中集成千兆以太网像机/USB 3.0像机。可选配的IEEE 802.3at PoE+以太网供电功能，可以通过网络提供最高25.5W的电源给您的以太网像机，大大方便了监控类应用的现场布线。POC-200同时提供了4个串口和数字量IO，为通用工业控制应用提供了便利。
外观尺寸是POC-200另一个吸引人的特性。它6"x4"的大小使得它非常便于安装。而它-25°C到70°C的工作温度使得它足以胜任各种严苛的工作环境。宸曜科技提供各种不同的CPU及功能接口的选项，总有一款适合您的应用。
■ 宸曜科技市场行销部
产品特性

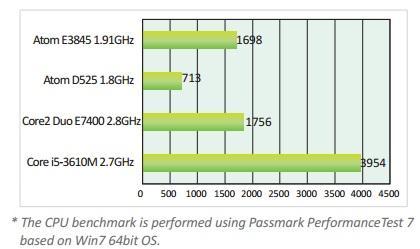

Intel英特尔® Atom凌动™系列CPU的跃进
得力于 22 nm制程的Intel英特尔® Atom凌动™ Bay Trail处理器，给POC-200带来了显著的性能提升。 配备了四核凌动 E3845 CPU的POC-200的运算速度比前代D525平台要240%。 不仅如此，它的集成Intel® HD 显示引擎可以提供出色的3D和视频解码性能。

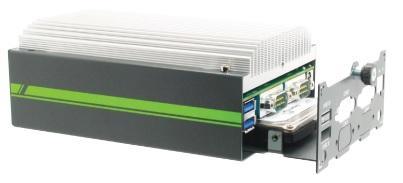

紧凑机箱，包罗万象
尽管 POC-200的体积只有1个3.5"硬盘大小， 它却集成了嵌入式平台所必需的所有接口。 USB 3.0, 串口，数字IO以及DVI/VGA这些接口都直接集成到板上。 它可以内置2.5”硬盘/固态盘(SSD)以提供大容量存储。 POC-212/222提供了一个非常便于更换的硬盘托架，使快速安装/更换硬盘成为可能。
千兆以太网及 IEEE 802.3at PoE+网口
POC-200是集成了IEEE 802.3at PoE千兆以太网的嵌入式控制器中体积非常小巧的。 每个PoE网口可以提供最高25.5W的电源，这使得POC-200可以为各种PoE供电设备(例如千兆以太网像机，网络像机，无线AP等等)直接供电。PoE供电的能力大大方便了机器视觉和安防监控类应用的现场布署。
![]()
产品规格
| 系统内核 |
| 处理器 |
Intel® 凌动E3845 四核处理器 (POC-200/210/212)
Intel® 凌动E3825 双核处理器 (POC-222) |
| 显示 |
集成的Intel® HD 显示s |
| 内存 |
1个SO-DIMM插槽，可接DDR3L-1333内存 |
| 面板接口 |
| 网络 |
2个千兆以太网口，采用Intel® I210 |
| PoE |
IEEE 802.3at (25.5W PSE) (仅限POC-200) |
| 显示接口 |
1个DVI-I接插件，同时提供模拟RGB和DVI输出 |
| 串口 |
2个RS-232/422/485, 2个RS-232 (POC200/210)
1个RS-232/422/485, 1个RS-232 (POC212/222) |
| USB |
3个USB 3.0口和1个USB 2.0口 |
| 音频接口 |
1个扬声器输出口 |
DIO
-POC-200 |
4路隔离DI和 4路隔离DO |
DIO
- POC-210/212/222 |
8路5V TTL GPIO (标配)
4路隔离DI和4路隔离 DO (选配) |
| 内部接口 |
| Mini PCIe |
1个mini PCI Express插槽，提供USIM插座 |
| 存储接口 |
| SATA硬盘 |
1个SATA口，可接2.5”硬盘/固态盘SSD (POC-200/210)
1个SATA口，提供便于更换的硬盘托架，可接2.5” 硬盘/固态盘SSD (POC-212/222) |
| 电源 |
| 直流输入 |
内置8~35V直流输入 |
| 输入接插件 |
1个2芯可插拔端子模块供直流输入 |
*100% CPU负载采用Intel® 热分析工具。想了解更详细的测试条件，请联络宸曜科技。
**想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。
| 机械规格 |
| 外形尺寸 |
149毫米 (宽) x 105 毫米 (高) x 57 毫米 (深)(POC-200/210)
149毫米 (宽) x 105 毫米 (高) x 53 毫米 (深)(POC-212/222) |
| 重量 |
1.1 公斤 (包括1个2.5” 硬盘) |
| 安装方式 |
上架安装(标配)或导轨安装(选配) |
| 环境指标 |
| 工作温度 |
25°C ~ 70°C 采用固态盘(SSD) , CPU负载100% */**
-10°C ~ 50°C 采用标准硬盘， CPU负载100% */** |
| 存储温度 |
-40°C ~ 85°C |
| 湿度 |
10%~90%, 无凝露 |
| 振动 |
运行, 5 Grms, 5-500 Hz, 3 轴(采用固态盘(SSD), 参照 IEC60068-2-64) |
| 冲击 |
运行, 50 Grms, 半正弦 11 毫秒 (采用固态盘(SSD), 参照 IEC60068-2-27) |
| EMC |
CE/FCC Class A, 参照 EN 55022, EN55032 & EN 55024 |
POC-200
Intel英特尔® Atom凌动™ E3845 小巧紧凑型控制器，提供2个802.3at PoE千兆以太网口, 3个USB 3.0口和4个串口
POC-210
Intel英特尔® Atom凌动™ E3845 小巧紧凑型控制器，提供2个千兆以太网口, 3个USB 3.0口和4个串口
POC-212
Intel英特尔® Atom凌动™ E3845小巧紧凑型控制器，提供2个千兆以太网口, 3个USB 3.0口和2个串口
POC-222
Intel英特尔® Atom凌动™ E3825小巧紧凑型控制器，提供2个千兆以太网口, 3个USB 3.0口和2个串口
选配件
选配：导轨安装件
60W 交流/直流电源适配器，12V 5A直流输出
