Nuvo-2610VTC系列

英特尔® Elkhart Lake凌动® x6425E车载计算平台，支持4个M12 PoE+接口和15mm 2.5’’硬盘/固态盘

  • 英特尔® Elkhart Lake凌动® x6425E四核2.0GHz/ 3.0GHz 12W处理器
  • 强固的机构设计，可在-40℃至70℃宽温范围内无风扇运行，符合EN 50155 Class OT4标准

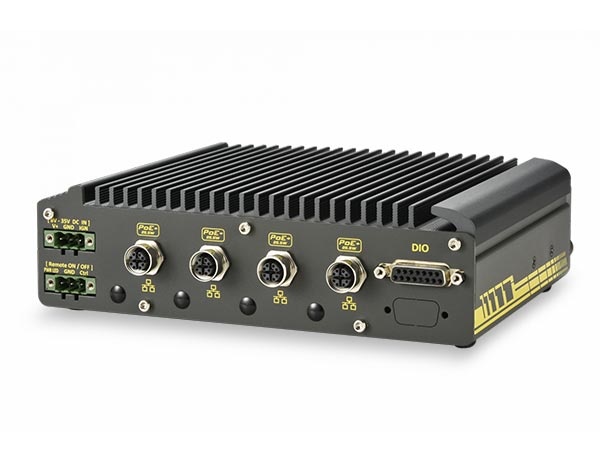

  • 4个PoE+千兆以太网接口，通过M12 X编码连接器连接
  • 1个前面板可插拔的2.5’’ 15mm高硬盘托架和1个M.2 2280 SATA SSD
  • 1个M.2 3042/ 3052 B key插槽用于安装4G/ 5G移动宽带
  • 2个全长mini-PCIe插槽用于安装WIFI/ CAN/ GNSS模块
  • 8V至35V宽范围直流输入，内置点火信号电源控制
  • 通过 E-Mark 认证且符合 EN 50155 EMC 标准
规格书(PDF)
驱动及手册
在线询价

概述

产品介绍

Nuvo-2600VTC系列是一款基于英特尔®凌动®平台的强固型车载计算平台，提供4个M12千兆以太网PoE+连接端口和1个前面板可插拔的2.5’’硬盘托架，最高可支持15mm高度的硬盘/固态盘。Nuvo-2610VTC专为多任务应用而设计，如从移动网关、数据记录到网络视频录像（NVR）的车路、非公路、轨道交通等不同的应用场景。

Nuvo-2610VTC搭载了英特尔® Elkhart Lake凌动® x6425E四核CPU，与上一代产品Nuvo-2510VTC相比可以提供1.8倍的CPU性能。为了提供强固的以太网连接，Nuvo-2610VTC系列提供4个通过M12 X编码连接器连接的千兆以太网PoE+接口和1个带锁紧螺丝的USB 3.1接口。除了用于系统存储的内部M.2 2280 SATA固态盘以外，Nuvo-2610VTC还提供1个前面板可插拔的2.5’’硬盘托架，用于安装厚度最高15mm的SATA硬盘/固态盘，并提供最高5TB的存储能力。内部扩展方面，Nuvo-2610VTC提供2个mini-PCIe插槽用于安装WiFi，GNSS和CAN模块，及1个M.2 3042/ 3052 B key插槽用于安装4G/ 5G移动宽带模块。

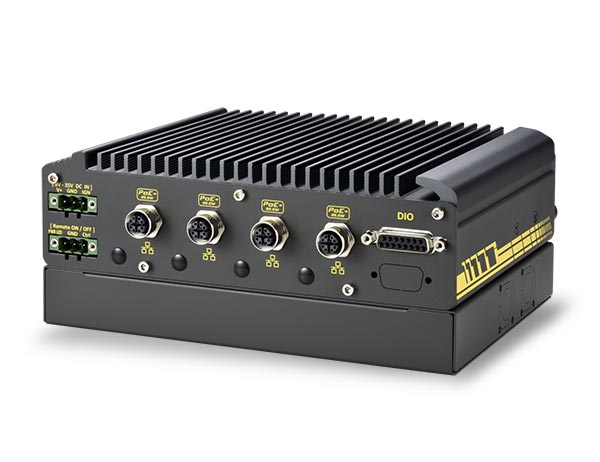

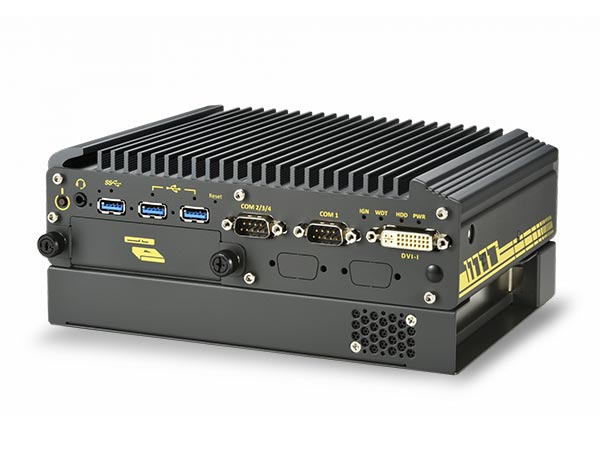

为了满足各种车载部署的需求，Nuvo-2610VTC系列提供了三款机型。除了Nuvo-2610VTC以外，Nuvo-2611VTC配备了1个嵌入式基于超级电容的备用电源模块，以应对轨道交通环境中电源中断或电压不稳的情况，并且能够在意外断电的情况下将系统安全关机。Nuvo-2612VTC配备了卡式扩展盒，另外提供1个Gen3 x2 PCIe插槽用于安装1个AI加速模块，并提供定制的散热解决方案。安装了AI加速模块的Nuvo-2612VTC成为1个用于智能视频分析的无风扇GPU嵌入式计算平台，或具有感知能力的数据记录器。

结合了英特尔®凌动®四核x6425E处理器，-40℃至70℃宽温无风扇运行，宽范围直流输入和点火信号电源控制，以及4G LTE/ 5G NR移动宽带连接，Nuvo-2610VTC系列是一款理想的强固型多用途车载嵌入式计算平台，适用于后装市场道路车载应用。同时，强固的M12 PoE+连接和内置基于超级电容的备用电源模块，使得Nuvo-2610VTC系列能够很好地适用于卡车、货车和轨道车辆等非公路应用中恶劣且不稳定的电气环境。

■

产品规格

系统内核
控制器 英特尔® Elkhart Lake凌动® x6425E四核2.0GHz/ 3.0GHz 12W处理器
图像 集成英特尔® UHD Graphics
内存 1个SODIMM内存插槽，最高可支持32 GB DDR4-3200 SDRAM
TPM 支持fTPM 2.0
面板接口
乙太网 4个千兆以太网口，通过RJ-45连接器连接，由Intel® I210提供，带锁紧螺丝
PoE 符合 IEEE 802.3at PoE+ PSE 规范，单个 PoE+ 端口最大输出功率为 25.5W。PoE+ 总功率预算：100W
显示接口 通过DVI-I接口提供VGA和DVI双显示输出
USB 3.1 1个USB 3.1 Gen1接口，带锁紧螺丝
USB 2.0 2个USB 2.0接口，带锁紧螺丝
串口 1个隔离的RS-485接口，提供15千伏静电释放（ESD）保护（COM1）
3个3线RS-232接口（COM2/3/4）或1个RS-422/ 485（COM2）
音频接口 1路麦克风输入和扬声器输出（3.5mm插孔）
隔离 DIO 4通道隔离的DI和4通道隔离的DO
内部I/O接口
PCI Express 通过扩展盒提供1个PCIe x4插槽@Gen3，2-lane PCIe信号（仅Nuvo-2612VTC）
Mini PCIe 1个全长mini PCI Express插槽，提供PCIe和USB 2.0信号
1个全长mini PCI Express插槽，提供USB 2.0信号
M.2 B key 1个M.2 3042/ 3052 B key插槽（USB 3.1 + USB 2.0），可接4G/ 5G模块，提供2个内部micro SIM卡槽
存储接口
M.2 SATA 1个M.2 2280 M key插槽（仅SATA接口），用于安装SATA SSD
SATA硬盘 1个前面板可插拔的硬盘托架，用于安装2.5” HDD/ SSD（最高可达15毫米）
电源
直流输入 1个3芯插拔式端子排，提供8V至35V直流输入
内置点火信号电源控制（IGN/ GND/ V+）
远程控制和LED输出 1个3芯插拔式端子排，用于远程控制和PWR LED输出
备用电源
电容量 2500瓦-秒（仅Nuvo-2611VTC）
机械规格
尺寸 205毫米（宽）x 155毫米（深）x 58毫米（高）（Nuvo-2610VTC）
205毫米（宽）x 155毫米（深）x 86毫米（高）（Nuvo-2611VTC，Nuvo-2612VTC）
重量 1.9 kg（Nuvo-2610VTC）
2.5 kg（Nuvo-2611VTC）/ 2.3 kg（Nuvo-2612VTC）
安装方式 阻尼支架（标配）
壁挂安装（选配）
环境指标
工作温度 -40℃ ~ 70℃ *，符合EN 50155 Class OT4标准
存储温度 -40℃ ~ 85℃
湿度 10%~90%，无凝露
振动 运行状态，MIL-STD-810G, Method 514.7, Category 4
EN 50155中的IEC61373:2010, Category 1, Class B Body Mounted部分
冲击 运行状态，MIL-STD-810G, Method 516.7, Procedure I
EN 50155中的IEC61373:2010, Category 1, Class B Body Mounted部分
EMC E-mark**、EN 50121 (EN 50155 EMC)
CE/FCC A类，参照EN 55032 和 EN 55035
* 想要在零下温度运行，需要宽温硬盘/固态盘。
** Nuvo-2610VTC 和 Nuvo-2612VTC 是 Nuvo-2600VTC 系列中唯一获得 E-Mark 认证的型号

订购信息

Nuvo-2610VTC

英特尔® Elkhart Lake凌动® x6425E车载无风扇计算平台，支持M12 PoE+接口和15mm 2.5’’硬盘/固态盘

Nuvo-2611VTC

英特尔® Elkhart Lake凌动® x6425E车载无风扇计算平台，支持M12 PoE+接口，15mm 2.5’’硬盘，内置基于超级电容的备用电源模块

Nuvo-2612VTC

英特尔® Elkhart Lake凌动® x6425E车载无风扇计算平台，支持M12 PoE+接口，15mm 2.5’’硬盘，和单槽PCIe卡式扩展盒


可选配件

Cbl-M12X8M-RJ45-CAT5e-500CM

M12(8芯X型)转 RJ45，超五类线，长度：500CM

Cbl-M12X8M-RJ45-CAT5e-1000CM

M12(8芯X型)转 RJ45，超五类线，长度：1000CM

PA-120W-OW

120W交流/直流电源适配器，20V/6A；18AWG/ 120cm，接线端子排，运行温度：-30℃至70℃

PA-160W-OW

160W交流/直流电源适配器，20V/8A；18AWG/ 120cm，接线端子排，运行温度：-30℃至70℃

Wmkit-Nuvo-2600

用于Nuvo-2600和Nuvo-2610VTC系列的壁挂安装架组件，包含壁挂安装架和螺丝
