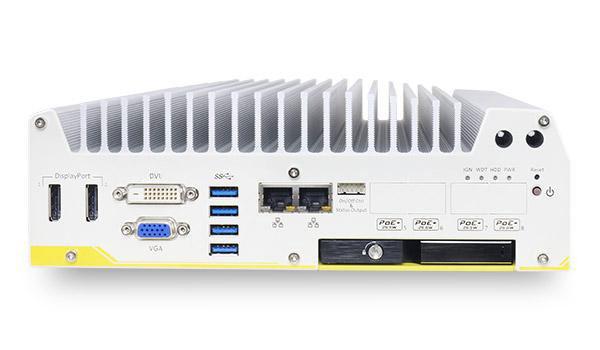

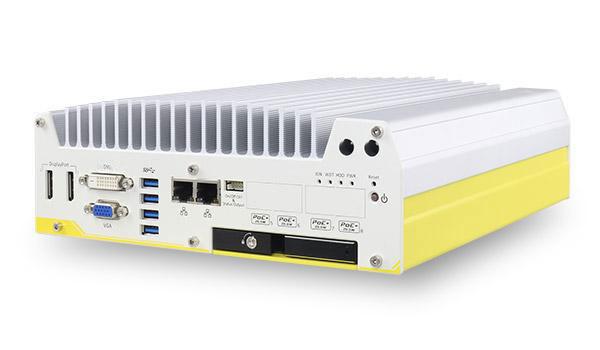

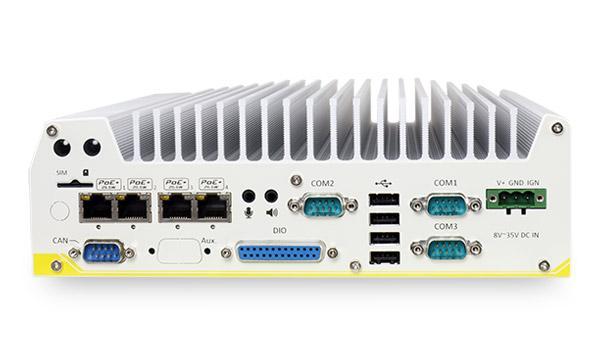

Nuvo-5104VTC

第六代 Intel英特尔® Skylake酷睿™车载工控机，可提供4个 RJ45 PoE+网口、DIO，CAN总线，支持硬盘冗余(RAID)

支持第六代 Intel英特尔® Skylake酷睿™ i7/i5/i3 LGA1151插座式CPU
经由RJ45连接器可支持4个802.3at 802.3at PoE +千兆以太网
板载CAN总线，方便车载通讯
4通道隔离DI及4通道隔离DO
2x SATA端口，带有一个热插拔硬盘，支持RAID 0/1
4个全长迷你的PCIe插槽，支持SIM卡
8〜35V宽范围直流输入，内置车载点火控制
通过EN 50155/ EN45545/ E13 No. 10R-0514321认证

规格书(PDF)

驱动及手册

在线询价

产品介绍
详细规格
订购资讯

概述

产品介绍

Nuvo-5104VTC车载工控机是新一代车载工业电脑。采用第六代 Intel英特尔® Skylake酷睿™控制器，提供出色的CPU和GPU计算性能，适用于各种车载应用。

Nuvo-5104VTC车载工控机提供4个802.3at PoE +端口，可为连接的设备提供25W的供电，同时还提供两个千兆以太网端口，供数据传输用。您还可以使用内置的四个mini-PCIe插槽和相应的模块进行3G / 4G / WIFI通信。

此外，Nuvo-5104VTC车载工控机集成了CAN总线供车载通讯使用，以及隔离DIO方便连接传感器/外部执行机构控制。结合点火信号控制以及双硬盘冗余的RAID存储设计，Nuvo-5104VTC足可满足您对车载工控机系统的各类需求。

■ 宸曜科技市场行销部

产品特性

宽温操作

Nuvo-5104VTC车载工控机采用独特的散热设计，可以将各个元件热能平均分布在散热片各处，取得良好的散热效果，以确保在 -40℃至 70℃的宽温范围内，Nuvo-5104VTC可以正常工作（100％的CPU满负载）。

CAN总线设计

CAN总线是车载标准总线，可以让各种车载设备，控制器之间互相传递信息，而不必通过主控电脑.Nuvo-5108VTC车载工控机内置CAN总线，最高可支持1Mbps的的数据率，同时支持CAN 2.0A和CAN 2.0B协议。

第六代 Intel英特尔®酷睿™ CPU

Nuvo-5108VTC车载工控机支持先进第六代 Intel英特尔® Q170芯片组的 Skylake微架构控制器，可以提供出众的性能，满足新兴高端应用的需求，比上一代车载工控机产品的每瓦性能提升了40%。

产品规格

系统内核
控制器	支持第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 CPU - 英特尔® 酷睿™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) - 英特尔® 酷睿™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) - 英特尔® 酷睿™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP)
芯片组	英特尔® Q170 平台控制器 Hub
图像	集成英特尔® HD Graphics 530
内存	2个SODIMM插槽,最高可支持32 GB DDR4-2133 SDRAM
AMT	支持 AMT 11.0
TPM	支持 TPM 2.0

面板接口
以太网	2个千兆以太网口，采用英特尔®I219及I210
PoE+	通过英特尔® I210 - RJ45 连接器提供4个802.3at PoE +端口，可为连接的设备提供25W的供电(Nuvo-5104VTC)
CAN	1个CAN 2.0 端口
隔离 DIO	4路隔离 DI 和4路隔离 DO
USB	4个USB3.0 接口经由xHCI控制器提供 4个USB2.0 接口
显示接口	1个堆叠式VGA+DVI-D连接器 2个显示端口连接器, 最大可支持4K2K分辨率
串口	2个RS-232/422/485 端口(COM1 & COM3)，可由BIOS设置 1个RS-232 端口 (COM2)
音频接口	1路麦克风输入和1路扬声器输出

存储接口
SATA硬盘	1个可热插拔的硬盘架可接2.5"机械硬盘/ 固态硬盘 1个内置的SATA 接口，可接 2.5"机械硬盘/ 固态硬盘，支持 RAID 0/ 1
mSATA	1个全长 mSATA口 (与mini-PCIe共用接插件)

扩展总线
Mini PCI-E	1个全长mini-PCIe口，提供面板可插拔的SIM卡槽 1个全长mini-PCIe口，提供内部插拔的SIM卡槽(与mSATA共用接插件) 2个全长mini-PCIe口，提供内部插拔的SIM卡槽

电源
直流输入	1个3芯插拔式端子排供8~35V 直流输入
远端控制及状态输出	1个10芯 (2x5)接插件，提供远程开关机控制和状态输出
机械规格
尺寸	240毫米(宽) x 225毫米(深) x 79毫米(高)
重量	3.3 Kg
安装方式	减震支架 (标配) 或DIN-rail导轨安装（选配）

环境指标
工作温度	-40°C ~ 70°C /*
存储温度	-40°C ~ 85°C
湿度	10%~90%, 无凝露
振动	IEC61373：2010，类别1， B级主体安装（EN50155的一部分）
冲击	IEC61373：2010，类别1， B级主体安装（EN50155的一部分）
EMC认证	EN 50155/ EN45545 CE/ FCC A类, 测试标准采用 EN 55022, EN 55024 & EN 55032

■ Date last revised: Jul. 10, 2018

* 100% CPU负载采用英特尔® 热分析工具。想了解更详细的测试条件，请联络宸曜科技。
** 想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。

订购信息

Nuvo-5104VTC

第六代 Intel英特尔® Skylake酷睿™i7/i5/i3 车载工控機，可提供4个 RJ45 PoE+网口、DIO，CAN总线，支持硬盘冗余(RAID)

可选配件

C-M12-RJ45-LAN-5M

M12( 8-pole-X-coded) to RJ45，CAT6，长度：5M

C-M12-RJ45-LAN-10M

M12( 8-pole-X-coded) to RJ45, CAT6, 长度：10M

DINRAIL-O

DIN-rail导轨安装组件

PA-120W-OW

120W交流/直流电源适配器 20V/6A；18AWG/120cm；接线端子排，运行温度：-30℃至 70℃
