Nuvo-7166GC系列

强固嵌入式 GPU运算人工智能工控机，支持 NVIDIA® L4/ T4/ A2 GPU 和第八代/第九代 Intel英特尔® 酷睿™处理器，带双PCIe插槽及6个千兆以太网口，支持MezIO™ 扩展模块

nuvo-7166gc-intel-8th-9th-nvidia-tesla-t4-p4-ai-platform

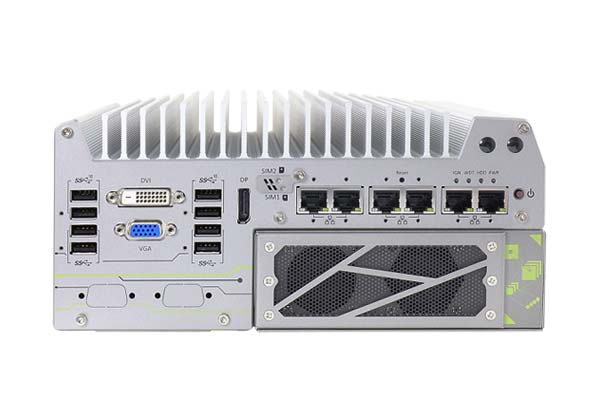

nuvo-7166gc-intel-8th-9th-nvidia-tesla-t4-p4-ai-platform-front-io

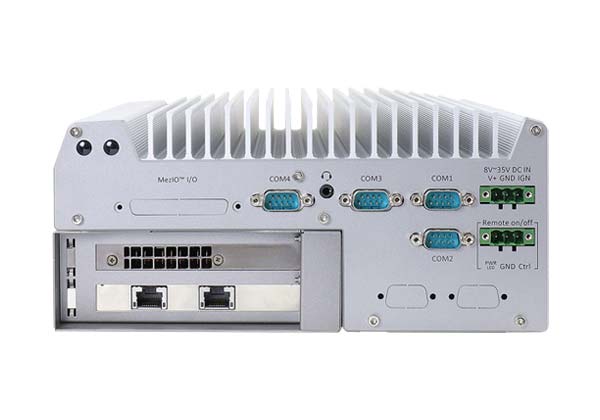

nuvo-7166gc-intel-8th-9th-nvidia-tesla-t4-p4-ai-platform-rear-panel

支持的 NVIDIA® L4/ T4/ A2 GPU 图像显卡
一个额外的 PCIe x16插槽，用于附加卡
独特的散热设计，真正实现 -25°C至 60°C的宽温度范围操作
搭载第九代/第八代 Intel英特尔®酷睿™六核 35W/65W LGA1151处理器
多达六个 GigE端口，当中可支持选配802.3at PoE +（3~6接口）
配备 M.2 2280 M key 接口（Gen3 x4），支持 NVMe SSD 內存快取
4个 USB 3.1 Gen2 端口和 4个 USB 3.1 Gen1 端口
支持两个 RAID 0/1 2.5" SATA HDD/SSD硬盘
兼容MezIO™ 接口的多功能扩展模块

规格书(PDF)

驱动及手册

在线询价

产品介绍
详细规格
订购资讯
相容产品
- PCIe-PoE312M
  采用服务器芯片的4口802.3at PoE+千兆以太网卡，支持M12 X编码连接器
- PCIe-PoE354at/352at
  采用服务器芯片的 4端口/ 2端口 PoE+千兆以太网卡
- PCIe-PoE550X
  2 口万兆以太网卡，提供 IEEE 802.3at PoE+ 供电
- PCIe-USB381F
  8口USB3.1 Gen1图像采集扩展卡，板载4个独立的USB控制器

概述

产品介绍

Nuvo-7166GC具有两个支持 NVIDIA® L4/ T4/ A2推理加速器的 PCIe插槽，是一款强固型嵌入式工业等级的 AI推理人工智能工控机，可在 FP16中提供242 TFLOPS、在 INT8中提供 485个 TOP，相当有利于类神经网络模型的深度学习及进行实时推理。此外，Nuvo-7166GC GPU嵌入式工控机同时支持第九代/第八代 Intel英特尔® 酷睿™处理器和 64 GB DDR4-2666内存记忆体，可平衡CPU，GPU和内存之间的效能，展现高规的运算技术。

Nuvo-7164GC Edge AI Platform is capable of effectively dissipating the heat generated by the NIVIDIA L4/ T4/ A2 GPU

Nuvo-7166GC采用 Neousys宸曜独特的Cassette扩展模块，该模块采用气流通道设计，能导引空气通过 NVIDIA® L4/ T4/ A2图形卡，并将热能透过被动式散热片排除。如果您需要同时安装两张 PCIe扩展卡，Neousys宸曜的 Cassette模块也配备了第二个风扇以提供散热气流，这种散热设计确保了 GPU运算系统能在高达 60°C 的宽温度环境下稳定运作，并且持续 100%的 GPU运算负载。

Nuvo-7166GC工控机面板搭载了各式先进接口，大幅提升了整体系统的灵活性和扩展效能。Nuvo-7166GC工控机具备 M.2 NVMe 介面，可支持超快速磁盘访问，并配备 USB 3.1 Gen2/ GbE/ PoE端口，可实现快速的数据传输。除此之外，Nuvo-7166GC的 Cassette扩展模块还能提供额外的 Gen3，x8 link PCIe插槽，可用于安装高性能的 PCIe卡或各种传感器或图像采集卡。

Nuvo-7166GC结合了令人惊叹的 AI推理性能，强大的 CPU和扩展能力，是一个理想的强固型工控平台，专为多种边缘计算及人工智能应用设计。

■ 宸曜科技市场行销部

人工智能与边缘运算的解决方案

无人车自动驾驶

Nuvo-7166GC for Autonomous Driving application

机器智能学习

AI 人工智能推理

Nuvo-7166GC can be used for AI, Machine Learning, Adaptive Robotics and Factory Automation to Future

3D 虚拟现实

Nuvo-7166GC GPU-accelerated computer for Virtual Reality

产品规格

系统内核
控制器	采用英特尔® 第八代/第九代 CPU (LGA1151 socket, 65W/ 35WTDP) - 英特尔® 酷睿™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE - 英特尔® 酷睿™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE - 英特尔® 酷睿™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE
芯片组	英特尔® Q370 平台控制器芯片
图像	集成英特尔® UHD Graphics 630
内存	两个SODIMM内存插槽，最高可支持64 GB DDR4 2666/ 2400 SDRAM
AMT	支持AMT 12.0
TPM	支持TPM 2.0

面板接口
以太网	6个千兆以太网口，1个采用I219芯片，5个采用I210芯片
POE+	网口3-6最高支持总计100w的IEEE 802.3at供电
USB	4个USB3.1二代(10 Gbps)接口 4个USB3.1一代(5 Gbps)接口
显示接口(集成显卡)	1个 VGA 接插件, 分辨率最高支持 1920 x 1200 1个DVI-D 接插件，分辨率最高支持1920 x 1200 1个显示端口连接器, 分辨率最高支持 4096 x 2304
串口	2路RS-232/422/485串口(COM1/ COM2)，可由BIOS设置 2路RS-232串口(COM3/ COM4)
音频接口	1个3.5 mm 插孔，可用于麦克风输入和扬声器输出

扩展总线
PCI/PCI Express	通过扩展卡槽提供 2个PCIex 16插槽@Gen3，8-lans PCIe信号，可接NVIDIA® L4/ T4/ A2 GPU
Mini PCI-E	1个全长mini PCIe 插槽，提供内部插拔的SIM卡槽（与mSATA共用接插件）
M.2	1个 M.2 2242 B key插槽，提供前面板可插拔的双SIM卡槽，可支持带 M.2 LTE模块的双 SIM模式
可扩展I/O	1路 MezIO™扩展接口，支持宸曜科技 MezIO™扩展模块

存储接口
SATA 硬盘	内置2个SATA口，可接2.5" 硬盘/固态硬盘，支持 RAID 0/ 1
M.2	1个M.2 2280 M key NVMe 插槽 (PCIe Gen3 x4)，可接NVMe 固态盘
mSATA	1个全长mSATA接口（与mini PECIe共用接插件）

电源
直流输入	1个3芯插拔式端子排，供8-35V直流输入
远端开关机和LED输出	1个3芯插拔式端子排，提供远程开关机控制和PWR LED输出

机械规格
尺寸	240 毫米 (宽) x 225 毫米 (深) x 111 毫米 (高)
重量	4.5 Kg (包含CPU, GPU, 内存和硬盘)
安装方式	壁挂安装（标配）或导轨安装（选配）

环境指标
工作温度	采用35W CPU -25°C ~ 60°C 采用65W CPU** -25°C ~ 60°C /* (配置为35W TDP) -25°C ~ 50°C /* (配置为65W TDP) 为符合 NVIDIA® L4/ T4/ A2保修文件，安装 L4/ T4/ A2的系统必须维持 0°C~50°C的工作温度
存储温度	-40°C ~ 85°C
湿度	10%~90% , 无凝露
EMC	CCE/FCC A类，测试标准参照 EN 55032和 EN 55024

*想要在65W CPU配置下运行i7-8700，工作温度最高不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS中配置CPU电源，以获得更高的操作温度。
**想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

Nuvo-7166GC

强固嵌入式 GPU运算 AI推理智能工控机，支持 NVIDIA® L4/ T4/ A2 GPU 和第九代/第八代 Intel英特尔® Coffee Lake酷睿™处理器，带6个千兆以太网口和一个额外的 PCIe x16插槽，支持卡式扩展盒及 MezIO™ 扩展模块

兼容MezIO™ 扩展模块

Neousys宸曜科技的MezIO™接口通过高速连接器提供计算机信号，电源和控制信号，通过连接MezIO™模块，可将宸曜嵌入式系统转变为适用于特定行业应用具备专用I/O接口的嵌入式系统。（如RS-232/422/485，隔离DIO，CAN 总线，点火信号电源控制和DTIO）
(点击此查看宸曜MezIO™扩展模块与各产品兼容表)

附件

PA-280W-OW

280W AC/DC 电源适配器 24V/11.67A; 16AWG/100cm; Cord end terminals for terminal block, 适用宽温度操作范围 : -30°C to 60°C.

阻尼支架

專為Nuvo-7166GC系列强固嵌入式工控机而设计的阻尼支架套件
