GT-92RL-H

EN50155 & EN45545 19"机架式轨道交通GPU嵌入式计算平台，搭载NVIDIA® RTX™ 2000 ADA，支持英特尔®第12/ 13/ 14代酷睿™处理器，带隔离的43V至160V直流输入

  • 符合EN 50155强制性测试和EN 45545-2
  • 英特尔® 第12/ 13/ 14代LGA1700处理器（35W/ 65W）
  • 无风扇GPU嵌入式计算平台，搭载NVIDIA® RTX 2000 ADA
  • 2U 19"机箱设计，用于机架式安装或壁挂安装
  • 43V至160V宽范围直流输入，采用M12 K编码连接器
  • 9个千兆以太网口，采用M12 X编码连接器
  • 1个M.2 2280 M key PCIe Gen4 x4插槽，支持NVMe存储
  • 2个全长mPCIe插槽，用于安装MVB模块
  • -40℃至55℃宽温无风扇运行
规格书(PDF)
驱动及手册
在线询价

概述

产品介绍

GT-92RL-H是一款19"机架式宽温无风扇GPU嵌入式计算平台，搭载英特尔® 第12/ 13/ 14代处理器和NVIDIA® RTX 2000 ADA，提供出色的CPU和GPU性能。GT-92RL-H拥有高性能和灵活的相机扩展功能，非常适用于需要实时响应的多相机应用，如受电弓和轨距监测、列车车厢视频分析、轨道障碍物识别和隧道检测等。

GT-92RL-H拥有经验证的散热设计以确保系统能够在-40℃至55℃宽温范围稳定运行。同时，在散热方面，系统和70W GPU卡都采用了被动冷却设计。GT-92RL-H可支持连接8个千兆以太网相机（或IP相机）和4个USB3相机，非常适用于各类铁道车辆上基于视觉的人工智能应用部署，提供110V直流输入设计并符合EN 50155/ EN 45545认证。GT-92RL-H还提供灵活的数据存储方案，包括1个M.2 2280 Gen4 x4 NVMe可提供高达7000 MB/s读/写速度，和2个2.5" SATA HDD/ SSD用于扩大存储容量。

GT-92RL-H提供增强的性能和丰富的I/O接口，是铁道车辆应用中理想的边缘计算人工智能推理平台。

■

产品规格

系统内核
控制器 支持英特尔®第14代酷睿™ CPU (LGA1700插槽，65W/ 35W TDP)
- 英特尔®酷睿™ i9-14900/ i9-14900T
- 英特尔®酷睿™ i7-14700/ i7-14700T
- 英特尔®酷睿™ i5-14500/ i5-14400/ i5-14500T
- 英特尔®酷睿™ i3-14100/ i3-14100T
支持英特尔®第13代酷睿™ CPU (LGA1700插槽，65W/ 35W TDP)
- 英特尔®酷睿™ i9-13900E/ i9-13900TE
- 英特尔®酷睿™ i7-13700E/ i7-13700TE
- 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE
- 英特尔®酷睿™ i3-13100E/ i3-13100TE		 支持英特尔®第12代酷睿™ CPU (LGA1700插槽，65W/ 35W TDP)
- 英特尔®酷睿™ i9-12900E/ i9-12900TE
- 英特尔®酷睿™ i7-12700E/ i7-12700TE
- 英特尔®酷睿™ i5-12500E/ i5-12500TE
- 英特尔®酷睿™ i3-12100E/ i3-12100TE
- 英特尔® 奔腾® G7400E/ G7400TE
- 英特尔® 赛扬® G6900E/ G6900TE
芯片组 英特尔® R680E平台控制器集线器
图像 集成英特尔® UHD Graphics 770 (32EU)
GPU加速 NVIDIA® RTX 2000 ADA
内存 2个SODIMM插槽，最高可支持64 GB ECC/ 非ECC DDR5 4800 SDRAM
AMT 支持英特尔vPro/ AMT 16.0
TPM 支持dTPM 2.0

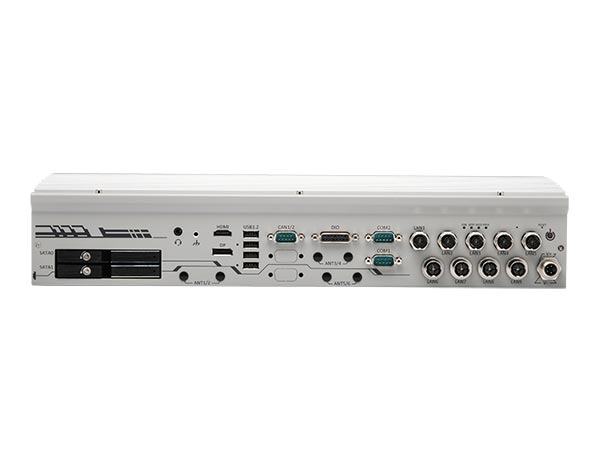

面板接口
以太网 1个千兆以太网口，芯片采用英特尔I219-LM，采用M12 X编码连接器（提供WoL网络唤醒）
8个千兆以太网口，芯片采用英特尔I350-AM4，采用M12 X编码连接器
PoE+ 无
CAN总线 2个隔离的CAN 2.0接口，支持Linux系统SocketCAN
USB 4个USB 3.2 Gen2 x1 (10 Gbps) 接口，采用type-A连接器
显示接口 1个HDMI 1.4，分辨率最高可支持4096 x 2160
1个DisplaPort，分辨率最高可支持4096 x 2304
串口 2个隔离的3线RS232/ 422/ 485接口（COM1/ COM2）
隔离的DIO 4通道隔离的DI和4通道隔离的DO
音频 1个3.5mm插孔，提供麦克风输入和扬声器输出
存储接口
SATA硬盘 2个可热插拔的硬盘托架，用于安装2.5" HDD/ SSD，支持RAID 0/1
M.2 NVMe 1个M.2 2280 M key NVMe插槽（PCIe Gen4 x4），用于安装NVMe SSD
内部扩展总线
Mini PCI Express 1个全长mini PCIe插槽，提供SIM卡槽
电源
直流输入 支持43V至160V直流输入（M12 K编码）
机械规格
尺寸 440毫米（宽）x250毫米（深）x 88毫米（高）（不含机架安装支架）
重量 8.0 kg
安装方式 机架式安装（选配）或壁挂安装（选配）
环境指标
工作温度 采用35W CPU
-40°C ~ 55°C [1]，符合 EN50155 OT2 等级
采用65W CPU
-40℃ ~ 35℃ [1]
存储温度 -40℃ ~ 85℃
湿度 10%~90% , 无凝露
振动 EN 50155:2021/ IEC 61373, Category I, Class B - Body mounted
冲击 EN 50155:2021/ IEC 61373, Category I, Class B - Body mounted
EMC EN 50121 (EN 50155 EMC)
CE/FCC A类，参照EN 55032 & EN 55035
EN 50155 EN 50155:2021（110V）所有强制性部分
电源中断 S3 等级：0V / 20ms

电源切换
C2 等级：0V / 30ms

耐压测试：1500V DC
EN 45545 EN 45545-2 (Fire protection on railway vehicles)

[1]想要在零下温度运行，需要宽温硬盘或固态盘

订购信息

GT-92RL-H

EN50155 & EN45545 19"机架式轨道交通GPU嵌入式计算平台，搭载NVIDIA® 2000 ADA，支持英特尔®第12/ 13/ 14代酷睿™处理器，带隔离的43V至160V直流输入


可选配件

Cbl-M12X8M-RJ45-CAT6A-500CM

M12（8芯X型）到RJ45，CAT6A，长度：500CM

Cbl-DB9F-2DB9M-15CM

DB9（母头）到2个DB9（公头），长度：15CM用于CAN1/2

AccsyBx-SplicingConnector

配件盒组件用于拼接连接器2头，含10个

AccsyBx-CONN_M12_K_5P_Female

CONN 圆形 M12 K-Code 5P 母座配件盒套件，含 10 个

Rmkit-GT92

机架安装组件用于GT-92系列

Wmkit-GT92

壁挂安装组件用于GT-92系列

mPCIe-M2B

NGFF M.2 key B到mini-PCIe适配器，带双nano-SIM卡槽

mPCIe-M2E

NGFF M.2 key E到mini-PCIe适配器

mPCIe-M2M

NGFF M.2 key M到mini-PCIe适配器
