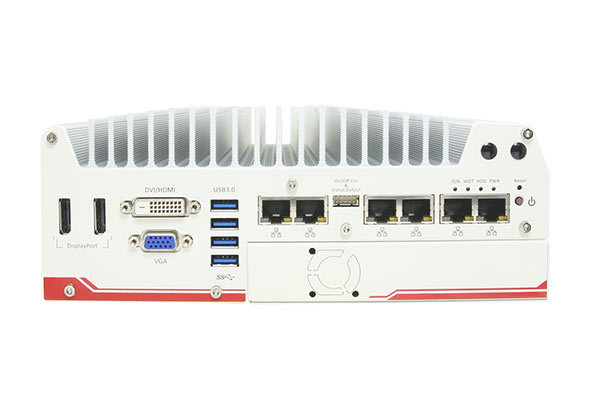

Nuvo-5000E/P 系列

第六代英特尔® 酷睿™ i7/ i5/ i3 无风扇计算平台，提供6 个千兆以太网口，卡式扩展盒及支持 MezIO 扩展接口

  • 第六代英特尔® 酷睿™ i7/ i5/ i3 35W/ 65W LGA1151 CPU
  • 卡式扩展盒设计，提供PCI/ PCIe 插卡扩展
  • MezIO 接口，易于扩展各种功能接口
  • 强固型，无风扇工作温度-25℃到70℃
  • 最多可提供6 个千兆以太网口，支持9.5KB 巨帧
  • 最高可支持32 GB, DDR4-2133 SODIMM 内存
  • 提供2 个2.5" SATA 硬盘/ 固态盘，可支持RAID 0/1
  • VGA/ DVI/ DP 独立三显示输出，支持4K2K 高清输出

规格书(PDF)

驱动及手册

在线询价

概述

产品介绍

Nuvo-5000 系列是宸曜科技兼具可靠性、高性能及高适用性的无风扇嵌入式计算平台。它支持LGA1151 第六代英特尔® 酷睿™处理器，有大量CPU 可供选择，从赛扬® 到酷睿™ i7 各种等级的处理器，可供客户按照需求选择。尽管提供了如此优异的计算能力，Nuvo-5000系列计算平台仍能保持宽温工作范围：-25℃到70℃。

Nuvo-5000 计算平台为各类应用提供了丰富的功能接口，包括千兆以太网口、USB3.1/ USB2.0 接口、串口以及VGA/ DVI/ DP 独立三显示输出接口。如果这些还不能满足您的需求，宸曜科技的卡式扩展盒可以提供方便的 I/O 扩展能力，方便您插入市售的各种 PCIe/ PCI 卡。

MezIO 扩展模块专为嵌入式系统设计，提供了高性价比、高可靠度的 I/O 扩展能力。通过安装 MezIO 扩展模块，Nuvo-5000 计算平台可以为各类垂直行业用户提供更多适用于行业应用的功能。

集成了第六代英特尔®Skylake CPU, 扩展盒及 MezIO扩展模块，Nuvo-5000系列无风扇计算平台是一个可扩展各类接口的强大的计算平台。Nuvo-5000 系列计算平台可以满足您对嵌入式计算平台的各类需求。

■

产品特性

14 nm科技提升CPU性能 Technology

得益于14nm制程，第六代 Intel英特尔® Skylake酷睿™平台提供了显著的性能提升。与三代 IvyBridge平台相比，第六代 Skylake平台每瓦计算能力提升了40%。另外，Nuvo-5000是一款可以同时支持 35W CPU和65W CPU的无风扇工控平台。你可以通过宸曜科技独特的 BIOS特性来在数值运算能力和宽温高可靠性之间找一个平衡点。

14 nm科技提升CPU性能 Technology
卡式扩展盒

宸曜科技卡式扩展盒采用了一种创新的设计来插入扩展卡。模块化的设计不仅使安装/更换更加容易，而且对插卡的被动散热大大增加了系统的可靠性。用户可以采用市售的PCI/PCIe扩展卡来扩展 Nuvo-5000的功能。宸曜科技同时还提要扩展模组，供客户扩展PoE、USB3.0或是独立显示卡。

卡式扩展盒
MezIO™ 接口和扩展模块

设计MezIO™接口的目的是在嵌入式系统中集成应用导向的 I/O功能接口。该接口通过一个高速连接器提供了计算机总线接口、供电及控制信号。MezIO™采用三点固定方式，大大提供了系统的可靠性。MezIO™模块可以利用这些信号实现复杂的I/O功能。

宸曜科技提供了多种 MezIO™扩展模块，比如RS-232/422/485，隔离DIO, LVDS输出以及点火电源控制模块，做为 Nuvo-5000的选配件。用户也可以利用 MezIO™提供的信号/电源，自己开发行业专用模块。MezIO™为客户提供了高性价比的行业专用机解决方案。

MezIO™ 接口和扩展模块
Nuvo-5000 was recognized by the judges of the annual Vision Systems Design Innovators Awards program

Vision Systems Design Innovators Awards program: The program reviews and recognized the most innovative products and services in the vision and image processing industry. Criteria used in the Innovators Awards ranking included: originality, innovation; impact on designers, systems integrators and end-users; fulfilling a need in the market that hasn't been addressed, leveraging a novel technology, and increasing productivity.

产品规格

系统内核
控制器 酷睿™ i7-6700 (8M缓存, 3.4/4.0 GHz, 65W TDP)*
酷睿™ i5-6500 (6M 缓存, 3.2/3.6 GHz, 65W TDP)*
酷睿™ i3-6100 (3M 缓存, 3.7 GHz, 51W TDP)*
奔腾® G4400 (3M 缓存, 2.4 GHz, 54W TDP)*
赛扬® G3900 (2M 缓存, 2.8 GHz, 51TDP)*
酷睿™ i7-6700TE (8M 缓存, 2.4/3.4 GHz, 35W TDP)
酷睿™ i5-6500TE (6M 缓存, 2.3/3.3 GHz, 35W TDP)
酷睿™ i3-6100TE (4M 缓存, 2.7 GHz, 35W TDP)
奔腾® G4400TE (3M 缓存, 2.4 GHz, 35W TDP)
赛扬® G3900TE (2M 缓存, 2.3 GHz, 35W TDP)
芯片组 英特尔®Q170 平台控制器hub
图像 集成Intel® HD Graphics 530 (酷睿™ i7/i5/i3)
集成 Intel® HD Graphics 510 (Pentium®)
内存 2 个SODIMM 内存插槽, 最高可支持32 GB DDR4-2133 SDRAM
AMT 支持AMT 11
TPM 支持TPM 2.0
前面板接口
以太网 2 个千兆以太网口，芯片采用英特尔® I219 及I210 (Nuvo-5002E/P)
6 个千兆以太网口，1 个采用英特尔® I219，5 个采用I210 芯片 (Nuvo-5006E/P)
PoE+ 千兆网口3到6可选配支持IEEE 802.3at PoE+供电，共可提供80W功率
USB 4 个USB 3.1 Gen1 (5 Gbps) 接口，经由XHCI 控制器提供
4 个USB 2.0 接口
显示接口 1 个VGA + DVI-D 接口
2 个DisplayPort 接口, 支持4K2K 分辨率
（支持三重独立显示）
串口 2 个软件可编程的RS-232/422/485 串口(COM1 & COM3)
1 个RS-232 串口(COM2)
音频接口 1路扬声器输出和1路麦克风输入
存储接口
SATA接口 内置2个SATA接口，可接2.5"硬盘/SSD，支持 RAID 0/1
mSATA 1个全长mSATA口(与mini-PCIe共用接插件)
扩展总线
PCI/PCI Express 通过扩展盒提供1个PCI插槽(Nuvo-5002P/5006P)
通过扩展盒提供1个3代PCIex16插槽(Nuvo-5002E/5006E)
Mini PCI-E 1 个mini PCIe 插槽，提供前面板可插拔的SIM 卡槽
1 个mini PCIe 插槽，提供内部插拔的SIM 卡槽 ( 与mSATA 共用接插件)
可扩展I/O 1 个MezIO 扩展接口，可接宸曜科技MezIO 模块
电源
直流输入 3芯插拔式端子排，供8~35V直流输入
远端开关机 &
状态输出		 1个10芯(2x5)接插件，提供远程开关机控制及状态输出
机械规格
尺寸 240毫米(宽) x 225毫米(深) x 90毫米(高)
重量 3.6 kg
安装 壁挂安装(标配) 或 导轨安装(选配)
环境指标
运行温度 CPU采用i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP)
-25°C ~ 70°C **
CPU采用i7-6700, i5-6500, i3-6100 (65W/51W TDP)
-25°C ~ 70°C */** (配置为35W模式)
-25°C ~ 50°C */** (配置为65W/51W模式)
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 运行状态, 5 Grms, 5-500 Hz, 3 轴(采用SSD, 测试标准采用IEC60068-2-64)
冲击 运行状态, 50 Grms, 半正弦曲线 11 毫秒时长 (采用SSD, 测试标准采用 IEC60068-2-27)
电磁兼容(EMC) CE/FCC A 类, 测试标准采用 EN 55022, EN 55024, EN 55032 及 EN 60950

*当i7-6700 CPU工作在65W模式时，最高的工作温度需要限定在50°C，而且在采用CPU满负荷测试时会出现达到温度阈值的情况。客户可以在BIOS中设置CPU功率以达到更佳的温度表现。
**想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。

Expansion PCIe Cards:

PCIe-PoE354at PCIe-PoE312M PCIe-PoE550X PCIe-USB381F
PCIe-PoE354at
4-port gigabit 802.3at PoE+ card		 PCIe-PoE312M
4-port gigabit 802.3at PoE+ Card with M12 x-coded Connectors		 PCIe-PoE550X
2-port 10GbE network adapter with IEEE 802.3at PoE+ card		 PCIe-USB381F
8-Port USB 3.1 Gen1 Frame Grabber Expansion Card

订购信息

Nuvo-5002E

第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含2个千兆网口，PCI Express扩展盒及MezIO™

Nuvo-5002P

第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含2个千兆网口，PCI扩展盒及MezIO™

Nuvo-5006E

第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含6个千兆网口，PCI Express扩展盒及MezIO™

Nuvo-5006P

第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含6个千兆网口，PCI扩展盒及MezIO™


兼容MezIO™ 扩展模块

Neousys宸曜科技的MezIO™接口通过高速连接器提供计算机信号，电源和控制信号，通过连接MezIO™模块，可将宸曜嵌入式系统转变为适用于特定行业应用具备专用I/O接口的嵌入式系统。（如RS-232/422/485，隔离DIO，CAN 总线，点火信号电源控制和DTIO）
(点击此查看宸曜MezIO™扩展模块与各产品兼容表)


附件/选配件

DINRAIL-O

DIN-rail导轨安装

Fankit-25

配置于單一擴展槽的風扇組件，尺寸 25x25x10毫米

PA-120W-OW

120W交流/直流电源适配器 20V/6A；18AWG/120cm；接线端子排，运行温度：-30℃至 70℃
