POC-300系列

Intel英特尔® Apollo Lake Pentium奔腾® N4200 / 凌动® E3950紧凑DIN导轨工控机，配有GbE，PoE和USB 3.0端口

搭载 Intel英特尔® Apollo Lake Pentium奔腾® N4200 / 凌动® E3950四核处理器
强固式无风扇工业电脑, 适用于宽温操作 (-25 °C to 70 °C)
一个GbE端口和两个千兆PoE +端口
两个USB 3.0和两个USB 2.0端口
DVI + VGA双显示输出
前置I/O接口DIN安装设计
兼容宸曜 MezIO™ 模块

规格书(PDF)

驱动及手册

在线询价

产品介绍
详细规格
订购资讯
相容产品
- Nuvo-3000TB(EOL)
  第三代 Intel英特尔®酷睿™ i7/i5/i3无风扇嵌入式工控机，可接3.5''大硬盘，工作温度-25°C到70°C
- Nuvo-6002
  第六代 Intel英特尔® SkyLake 酷睿™ i7/i5 无风扇嵌入式工控机，最多可支持2个PCIe / PCI扩展槽
- PCIe-PoE354at/352at
  采用服务器芯片的 4端口/ 2端口 PoE+千兆以太网卡

概述

产品介绍

来体验英特尔® Apollo Lake 奔腾®和凌动® 平台性能的巨大飞跃！POC-300系列无风扇工控机搭载了奔腾® N4200和凌动® x7-E3950 四核处理器，与上一代凌动® E3845 CPU相比，CPU性能高达 1.5倍，GPU计算能力则达到了原来的3倍。

POC-300系列工控机采用巧妙的机械设计，将 DIN导轨安装底盘与前面板 I/O结合在仅有 5.6*15*11cm 紧凑尺寸的机箱中。POC-300包含了丰富的 I/O接口，如 GbE，USB3.0/2.0，串口和 mSATA存储接口，并提供 2个千兆以太网口支持 IEEE 802.3at PoE+供电，可以方便地在机器视觉和安防应用中集成千兆以太网相机。除此之外，POC-300工控机还兼容宸曜 MezIO™扩展模块，可通过多功能的 MezIO™模块轻松实现扩展功能。

POC-300继承了宸曜科技的无风扇宽温设计，可以适应宽温严苛的工作环境。同时兼备丰富的 I/O接口，先进的 CPU以及紧凑的尺寸，POC-300是一台适用于各种产业应用的紧凑无风扇工控机。

■ 宸曜科技市场行销部

产品特性

Apollo Lake 凌动® x7-E3950四核处理器

POC-300无风扇工控机搭载了凌动® x7-E3950四核处理器，可为计算提供更快的内存速度（更大的内存带宽）。与之前的E3800系列平台相比，它的CPU性能是原来的1.5倍以上，GPU性能则是原来的3倍以上。

可靠的宽温运行

POC-300无风扇工控机具有独特的机构设计和散热片，可以有效的传导来自 CPU和其他组件的热量。这使得 POC-300在 100% CPU负载的情况下仍可在 -25℃至 70℃的宽温环境下运行。

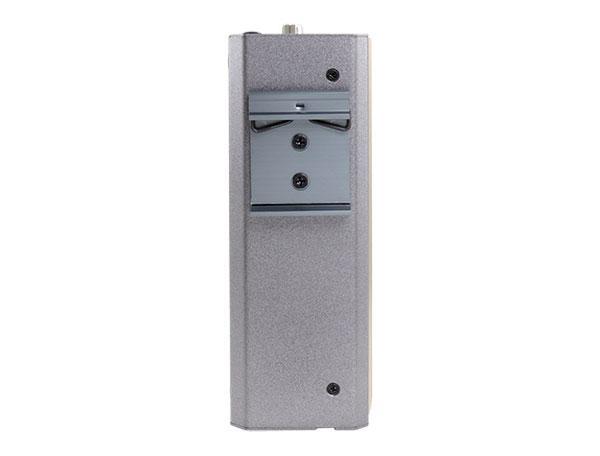

前面板接口和 DIN-rail导轨安装设计

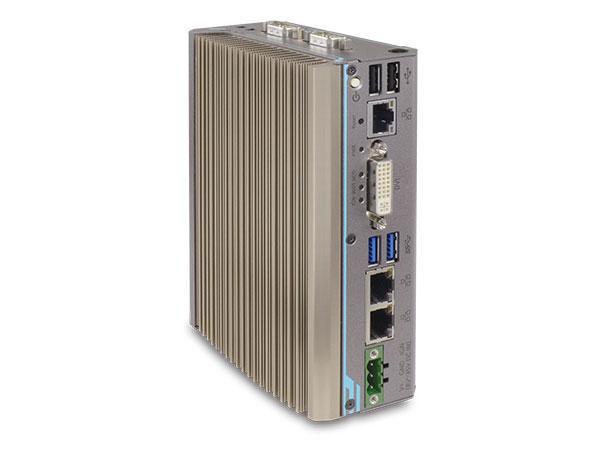

POC-300的前面板提供了 PoE+， USB3.0，以太网，DVI及 COM接口。同时配有 DIN-rail导轨安装设计，在有限的空间环境中亦能轻松和简便地部署。

(view deploy animation)

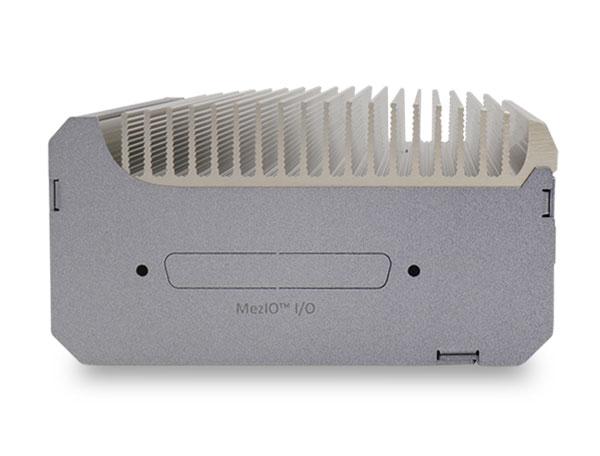

MezIO™ 扩展接口

宸曜 MezIO™接口通过高速连接器提供计算机信号，电源和控制信号。POC-300提供一个 MezIO™接口，用户可在 RS-232/422/485，隔离 DIO和点火控制中选择。通过 MezIO™模块将宸曜嵌入式工控机客制为各种系统，提供客户高性价比的工业解决方案。

产品规格

POC-300 \| POC-310
系统内核
控制器	英特尔® 凌动® E3950 1.6/2.0 GHz 四核处理器
内存	1个 SODIMM插槽，最高可支持8GB DDR3L-1866
图像	集成英特尔® HD 505图像控制器
面板接口
以太网	采用英特尔® I210千兆以太网控制器的3个千兆以太网端口
POE	网口2和3最高支持总计50W的IEEE 802.3at PoE+供电(仅适用于 POC-300)
显示	1路 DVI-I 连接器，用于模拟 RGB和 DVI双显示输出

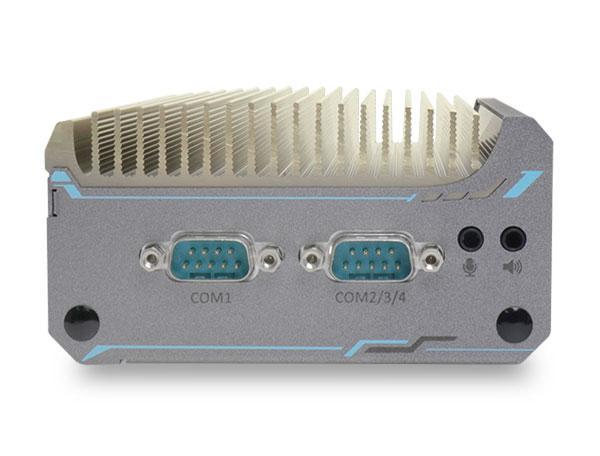

串口	1个 RS-232/422/485串口(COM1)，可由BIOS设置 3个 3线 RS-232串口（COM2 / COM3 /COM4）或1个RS-422/485串口（COM2）
USB	2个USB 3.0接口， 2个USB 2.0接口
音频接口	1路扬声器输出和 1路麦克风输入
内部接口
Mini-PCIe	1个全长mini PCIe接口，提供USIM插槽
可扩展I/O	1个 MezIO™ 扩展槽接口，兼容宸曜 MezIO模块
存储接口
mSATA	1x half-size mSATA port
SATA	1个半尺寸mSATA接口
机械规格
尺寸	56毫米 (宽) x 108毫米 (高) x 153毫米 (深)
重量	0.96 kg (包含CPU，内存和硬盘)
安装方式	DIN-rail 导轨安装 (标配)，壁挂安装 (可选)
环境指标
工作温度	-25°C ~ 70°C，采用固态硬盘, CPU负载100% / -10°C ~ 50°C，采用机械硬盘, CPU负载100% /*
存储温度	-40°C ~85°C
湿度	10%~90% , 无凝露
振动	运行状态, 5 Grms, 5-500 Hz, 3 轴 (采用固态硬盘SSD，参照IEC60068-2-64)
冲击	运行状态, 50 Grms, 半正弦曲线11毫秒时长(采用固态硬盘SSD，参照IEC60068-2-27)
EMC	CCE/FCC A类, 测试标准采用EN 55022 和EN 55024

POC-320 \| POC-330
系统内核
控制器	英特尔® 奔腾® N4200 1.1/2.5 GHz 四核处理器
内存	1个 SODIMM插槽，最高可支持 8GB DDR3L-1866
图像	集成英特尔® HD 505图像控制器
面板接口
以太网	采用英特尔®I210千兆以太网控制器的3个千兆以太网端口
POE	网口2和3最高支持总计50W的IEEE 802.3at PoE+供电(仅适用于 POC-320)
显示	1路 DVI-I 连接器，用于模拟 RGB和 DVI双显示输出
串口	1个RS-232/422/485串口(COM1)，可由BIOS设置 3个3线RS-232串口（COM2 / COM3 /COM4）或1个RS-422/485串口（COM2）
USB	2个USB 3.0接口， 2个USB 2.0接口
音频接口	1路扬声器输出和1路麦克风输入
内部接口
Mini-PCIe	1个全长mini PCIe接口，提供USIM插槽
可扩展I/O	1个 MezIO™ 扩展槽接口，兼容宸曜 MezIO模块
存储接口
mSATA	1个半尺寸mSATA接口
机械规格
尺寸	56毫米 (宽) x 108毫米 (高) x 153毫米 (深)
重量	0.96 kg (包含CPU，内存和硬盘)
安装方式	DIN-rail 导轨安装 (标配)，壁挂安装 (可选)
环境指标
工作温度	-25°C ~ 70°C，采用固态硬盘, CPU负载100% / -10°C ~ 50°C，采用机械硬盘, CPU负载100% /*
存储温度	-40°C ~85°C
湿度	10%~90% , 无凝露
振动	运行状态, 5 Grms, 5-500 Hz, 3 轴 (采用固态硬盘SSD，参照IEC60068-2-64)
冲击	运行状态, 50 Grms, 半正弦曲线11毫秒时长(采用固态硬盘SSD，参照IEC60068-2-27)
EMC	CCE/FCC A类, 测试标准采用EN 55022 和EN 55024

* 100% CPU负载采用英特尔® 热分析工具。想了解更详细的测试条件，请联络宸曜科技。
**想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

POC-300

搭载英特尔® Apollo Lake 凌动® E3950紧凑DIN导轨控制器，配有 1个 GbE，2个 PoE+和 2个 USB 3.0端口

POC-310

搭载英特尔® Apollo Lake 凌动® E3950紧凑DIN导轨控制器，配有 3个 GbE和 2个 USB 3.0端口

POC-320

搭载英特尔® Apollo Lake 奔腾® N4200紧凑DIN导轨控制器，配有 1个 GbE，2个 PoE+和 2个 USB 3.0端口

POC-330

搭载英特尔® Apollo Lake 奔腾® N4200紧凑DIN导轨控制器，配有 3个 GbE和 2个 USB 3.0端口

预装 MezIO™扩展模块各式型号表

	MezIO-R11	MezIO-R12
POC-300	POC-301	POC-302
POC-310	POC-311	POC-312
POC-320	POC-321	POC-322
POC-330	POC-331	POC-332

兼容MezIO™ 扩展模块

Neousys宸曜科技的MezIO™接口通过高速连接器提供计算机信号，电源和控制信号，通过连接MezIO™模块，可将宸曜嵌入式系统转变为适用于特定行业应用具备专用I/O接口的嵌入式系统。（如RS-232/422/485，隔离DIO，CAN 总线，点火信号电源控制和DTIO）
(点击此查看宸曜MezIO™扩展模块与各产品兼容表)

可选配件

- 预装 Windows 10 IoT 英文版的64GB mSATA mini SSD*
- 预装 Windows 10 IoT 英文版的128GB mSATA mini SSD*
- 12V，60W AC/DC 电源适配器
- 可选配壁挂安装架
- 1至3 RS232端口电缆

*如需其它语言包的 Windows 10 IOT，请联系宸曜科技。
