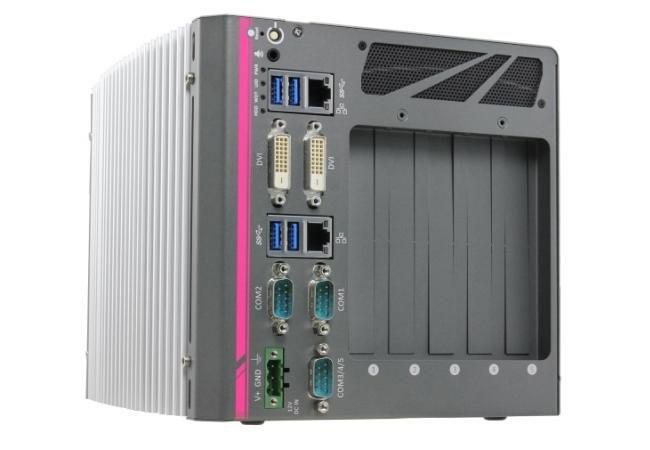

Nuvo-6032

第六代 Intel英特尔® Skylake酷睿™ i7/i5 无风扇嵌入式工控机，最多可支持5个PCIe / PCI扩展槽

  • 支持第六代 Intel英特尔® Skylake酷睿™ i7/i5/i3，Pentium奔腾®及 Celeron赛扬® LGA1151 CPU
  • 最多可提供5个扩展槽：x16 PCIe，PCIe x8 以及3个PCI槽
  • 高可靠，工作温度-25 °C 到 60 °C
  • 2个GigE千兆以太网口，4个USB 3.0以及5个串口
  • 双DVI显示输出
  • 存储接口：3个2.5" SATA接口以及1个mSATA插槽
  • 灵活的安装方式：支持壁挂式安装、导轨式安装(DIN-Rail)及19"上架式安装
  • 自动温度感应及风扇转速控制(风扇为选购件)

规格书(PDF)

在线询价

概述

产品介绍

Nuvo-6032是您传统工控机的理想替换方案。得益于第六代 Intel英特尔®Skylake酷睿™平台，Nuvo-6032在提供同样计算性能的同时，可以提供无风扇电脑的高可靠性、以及更紧凑的安装尺寸。

Nuvo-6032支持LGA1151型插槽式CPU，您可以根据性能及成本的考虑，选择从酷睿™ i7到 Celeron赛扬®等不同等级的 CPU。它提供了 5个扩展槽，足以应付大多数需要传统工控机的场合。前面板出线提供了2个千兆以太网口、4个USB3.0接口及 5个串口，安装在机架上或是机柜中时您可以很方便地接插这些接口。

Nuvo-6000采用宸曜科技一贯的无风扇设计，大大地提高了系统的可靠性。它同时提供了多种安装选项，您可以选择放在桌面、壁挂安装，或是装在19”机架上。同时提供了与传统工控机相比拟的性能和价格、更佳的机械尺寸和可靠性，Nuvo-6032拓展了工控机的新界线。

■

产品特性

第六代 Intel英特尔® Skylake酷睿™平台

Nuvo-6032配备了第六代 Intel英特尔® Skylake酷睿™桌面型 CPU以提供与传统19”工控机同样的计算性能。它采用插槽式CPU，支持用户按照自己的性能和成本需求，灵活选择CPU：从入门级 Celeron赛扬®到高端酷睿™ i7皆可兼容。

第六代 Intel英特尔® Skylake酷睿™平台
5槽扩展能力

Nuvo-6000在紧凑的机箱中提供了最多5个 PCIe/PCI扩展槽，提供了和市售工控机同等扩展能力。用户可以安装各种I/O卡、通讯卡、视频采集卡及运动控制卡，足以满足大多数工业控制类应用的需求。对于那些不需要PCI扩展槽的用户，我们提供了Nuvo-6002，提供1个x16和1个x8的PCIe扩展槽。

5槽扩展能力
精心设计的规则风流

当插入大功率的扩展卡时，机箱的散热就变得非常重要。Nuvo-6032精心设计了机箱内的风流，冷空气可以规则地流经每一片扩展卡，快速地把板卡的发热带走，大大提高了系统的可靠性。

精心设计的规则风流
多种安装固定选项

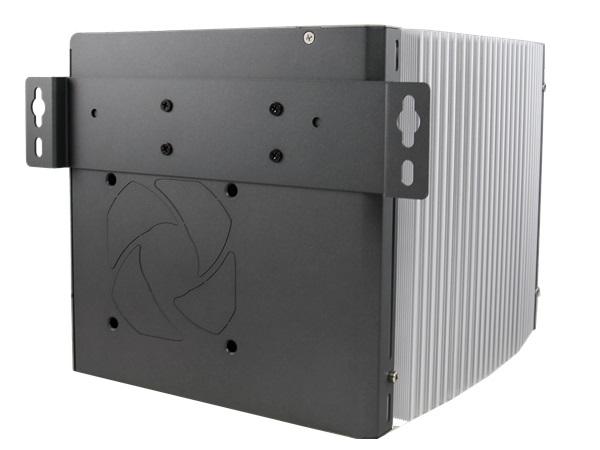

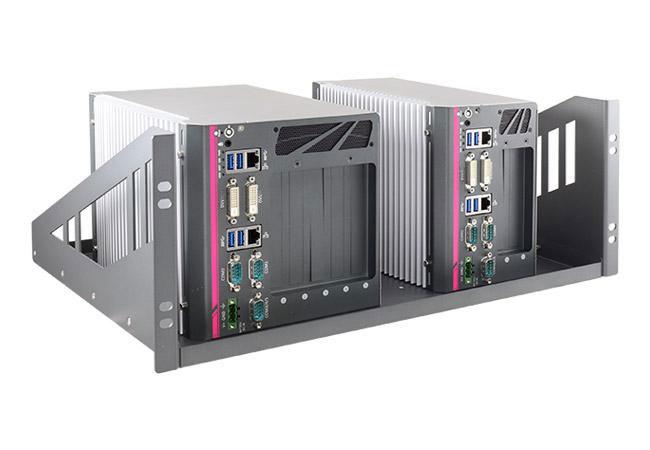

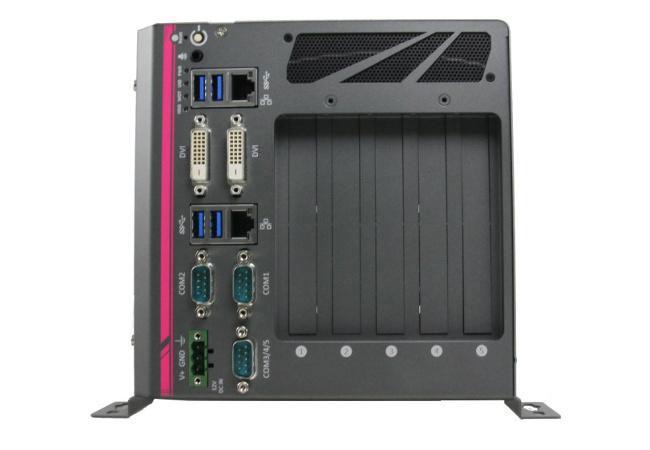

为方便用户安装，Nuvo-6032设计了多种安装机制。您可以使用壁挂式安装配件把它装在机柜中，或者用选配的导轨安装配件把它挂在导轨上，也可以采用上架式安装件把两台Nuvo-6032装在一个19”标准机架上，占用的高度和传统工控机一样只要4U高。

多种安装固定选项

产品规格

系统内核
控制器 Supports 6th-Gen Intel® 酷睿™, Pentium® and Celeron® LGA1151 CPU
酷睿™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP)
酷睿™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP)
酷睿™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP)
Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP)
Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
芯片组 Intel® H110 Platform Controller Hub
图像 集成 Intel® HD 530/510 图像控制器
内存 一个SODIMM内存插槽,最高可支持16 GB DDR4-2133 SDRAM
前面板接口
以太网 1个采用Intel® I219-LM芯片的千兆网口
1个采用Intel® I210-IT芯片的千兆网口
显示接口 2个DVI-D 接插件供DVI输出,
分辨率最高支持1920x1200
串口 2路RS-232/422/485串口(COM1 & COM2)，可由BIOS设置
3路RS-232串口(COM3)
USB 4个USB 3.0接口
音频接口 1路扬声器输出和1路麦克风输入
扩展总线/ Internal I/O Interface
Remote Ctrl. & Status Output 1x 2x6-pin 2.0mm pin-header connector for remote on/off control and status LED output
PCI Express 1个PCIe x16插槽@Gen3,16-lanes PCIe信号
1个PCIe x8插槽@Gen2, 4-lanes PCIe信号
PCI 3个33MHz/32位PCI插槽(仅针对 Nuvo-6032)
存储接口
SATA接口 内置3个SATA接口，可接2.5"硬盘/SSD(Nuvo-6032)
内置1个SATA接口，可接2.5"硬盘/SSD(Nuvo-6002)
mSATA 1个全长mSATA口
电源
直流输入 3芯插拔式端子排，供8~35V直流输入
机械规格
尺寸 184毫米(宽) x 225毫米(深) x 174毫米(高)
重量 3.5 Kg
安装方式 壁挂安装(标配)
导轨安装 (选配)
上架安装(选配)
环境指标
工作温度 20°C ~ 60°C */**
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 运行, 5 Grms, 5-500 Hz, 3 轴(采用固态盘(固态盘(SSD)), 参照 IEC60068-2-64)
冲击 运行状态, 50 Grms, 半正弦曲线 11 毫秒时长(采用SSD, 测试标准采用 IEC60068-2-27)
EMC CE/FCC Class A, 测试标准采用 EN 55022, EN 55024 及 EN 55032

*100% CPU负载采用Passmark® BurnInTest 8.0。想了解更详细的测试条件，请联络宸曜科技。
**想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。

订购信息

Nuvo-6032

第六代 Intel英特尔® Skylake酷睿™ i7/i5/i3 无风扇紧凑型工控机，含2个 PCIe及3个 PCI扩展卡槽

附件/选配件

-选配件：80毫米 x 80毫米风扇
-选配件：导轨安装件
- 选配件：机架安装套件
- 20V, 120W交流/直流电源适配器
- 20V, 160W 交流/直流电源适配器
- 1到3个RS232端口电缆
