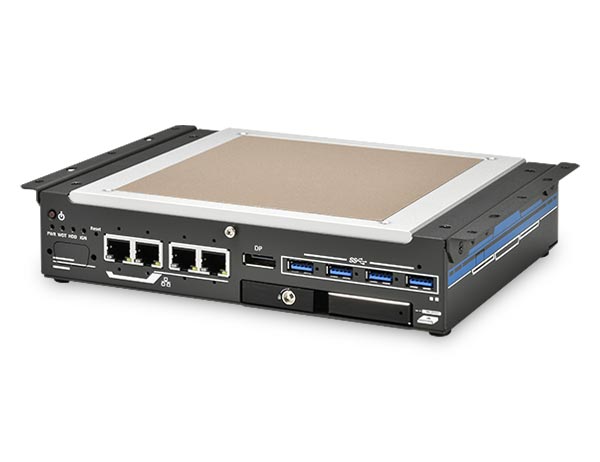

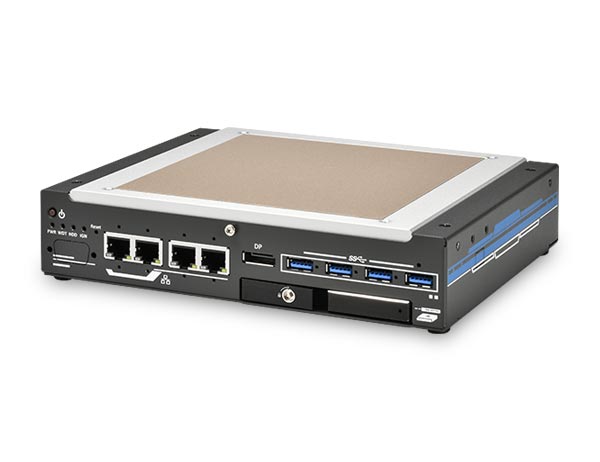

Nuvo-9531-FT

英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5紧凑型无风扇嵌入式计算平台，提供4个2.5G以太网口，4个USB3.2接口和1个可热插拔的硬盘托架，采用扁平散热片

  • 212 x 165 x 45 mm 的紧凑型尺寸设计，并采用扁平散热片
  • 支持英特尔®第12/ 13/ 14代酷睿™ 65W/ 35W LGA1700 处理器
  • 强固型计算平台，支持-25℃至60℃宽温无风扇运行
  • 4个2.5G 以太网口（可选配PoE+功能）和4个USB 3.2 Gen1 接口，带锁紧螺丝
  • 1个M.2 2280 Gen4 x4 NVMe存储插槽和1个可热插拔的硬盘托架
  • 4通道隔离的DI和4通道隔离的DO
  • VGA+DP双显示输出
  • 可选配点火信号电源控制
规格书(PDF)
驱动及手册
在线询价

概述

产品介绍

Nuvo-9531-FT是无风扇计算平台的新品类，采用了扁平散热片用于被动散热。Nuvo-9531-FT是专为安装在通风环境差的狭小空间内而设计的，比如金属机柜、防水箱和防爆箱。Nuvo-9531-FT顶部采用扁平散热片和非粘性散热胶，机器产生的热量能够高效地通过机箱外壳进行散热，以保持良好的工作温度。

Nuvo-9531-FT搭载了英特尔®第14代处理器，最高可支持24 核32 线程，与第10代或第11代平台相比，整个系统能够为用户带来高达2倍的性能提升。Nuvo-9531-FT拥有丰富的I/O功能，包括4个可选配PoE+ PSE功能的2.5G以太网口和4个USB3.2 Gen1接口，用于机器视觉、视频分析应用的多相机连接。此外，Nuvo-9531-FT还配备1个Gen4 x4 M.2用于支持1个NVMe SSD，可提供高达7000 MB/s的读/写速度；1个可热插拔的硬盘托架，方便用户在不需要关机或拆开机箱的情况下就可以热插拔硬盘；2个mini PCIe和1个M.2 E key插槽可用于安装WiFi或5G/ 4G无线通信模块。Nuvo-9531-FT还配备了8个DIO，2个COM口和双显示输出，满足您的工业嵌入式应用需求。

Nuvo-9531-FT结合了出色的计算性能，丰富的I/O接口，紧凑的体积和独特的扁平散热片，非常适用于部署在密封机箱或密闭空间的应用，这是传统无风扇电脑不能与之相比的地方。

■

产品规格

系统内核
控制器 支持英特尔®第14代酷睿™处理器（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-14900/ i9-14900T
- 英特尔®酷睿™ i7-14700/ i7-14700T
- 英特尔®酷睿™ i5-14500/ i5-14400/ i5-14500T
- 英特尔®酷睿™ i3-14100/ i3-14100T
支持英特尔®第13代酷睿™处理器[1]（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-13900E/ i9-13900TE
- 英特尔®酷睿™ i7-13700E/ i7-13700TE
- 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE
- 英特尔®酷睿™ i3-13100E/ i3-13100TE		 支持英特尔®第12代酷睿™处理器（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-12900E/ i9-12900TE
- 英特尔®酷睿™ i7-12700E/ i7-12700TE
- 英特尔®酷睿™ i5-12500E/ i5-12500TE
- 英特尔®酷睿™ i3-12100E/ i3-12100TE
- 英特尔®奔腾® G7400E/ G7400TE
- 英特尔®赛扬® G6900E/ G6900TE
芯片组 英特尔® H610E平台控制器hub
图像 集成英特尔® UHD Graphics 770 (32EU) / 730 (24EU)
内存 1个SODIMM插槽，最高可支持32GB非ECC DDR4 3200 SDRAM
TPM 支持dTPM 2.0

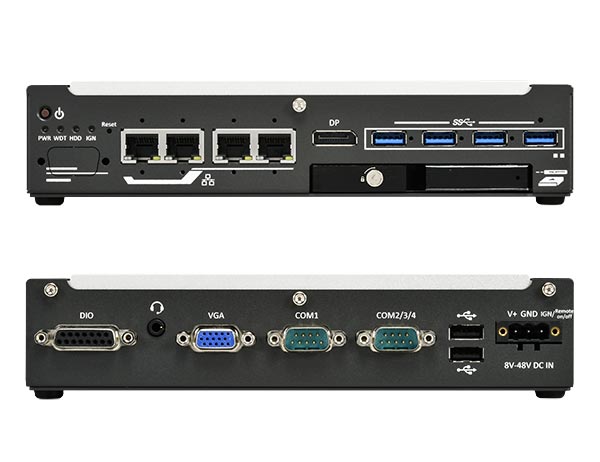

面板接口
以太网 4个2.5GBASE-T以太网口，采用英特尔® I226-IT千兆以太网控制器
PoE+ 4个2.5G以太网口可选配最高支持总计100W的IEEE 802.3at PoE+ PSE供电
USB 3.2 4个USB 3.2 Gen1 (5 Gbps) 接口
USB 2.0 2个USB 2.0接口
显示接口
（集成显卡）		 1个VGA接口，分辨率最高支持1920 x 1200
1个DisplayPort接口，分辨率最高支持4096 x 2304
串口 1个软件可编程的RS-232/ 422/ 485接口 (COM1)
3个3线制RS-232接口 (COM2/ 3/ 4)或1个RS-422/ 485接口 (COM2)
音频接口 1个麦克风输入和扬声器输出（3.5mm插孔）
隔离 DIO 4通道隔离的DI和4通道隔离的DO
内部扩展总线
Mini PCIe 2个全长mini PCI Express 插槽，内置SIM卡槽
M.2 E key 1个M.2 2230 E key插槽，用于安装WiFi5、WiFi6或Google Edge TPU模块
存储接口
SATA硬盘 1个可热插拔的2.5" 硬盘/固态盘托架（可安装7mm硬盘/固态盘）
M.2 1个M.2 2280 M key插槽 (PCIe Gen4 x4) ，支持NVMe SSD
电源
直流输入 1个3芯插拔式端子排，提供8~48V直流输入，可选配点火信号电源控制
机械规格
尺寸 212毫米（宽）x 165毫米（深）x 45毫米（高）
重量 2.4 kg
安装方式 壁挂安装（选配）
环境指标
工作温度 采用35W CPU
-25℃ ~ 60℃ [1] [2]
采用65W CPU
25℃ ~ 60℃ [1] [2]（配置为35W TDP模式）
存储温度 -40°C~ 85°C
湿度 10%~90% , 无凝露
振动 MIL-STD-810H, Method 514.8, Category 4
冲击 MIL-STD-810H, Method 516.8, Procedure I
EMC CE/FCC A类，参照EN 55032 & EN 55035

[1]想要在零下温度运行，需要宽温硬盘或固态硬盘。
[2]系统安装在一块60（长）x 60（宽）x 0.3（厚）cm的铝制平板上，在高温环境中模拟机箱内环境进行测试，具体请参照用户手册。

订购信息

Nuvo-9531-FT

英特尔®第12/13/14代酷睿™ i9/ i7/ i5/ i3紧凑型无风扇嵌入式计算平台，提供4个2.5G以太网口，4个USB3.2 Gen1接口和1个可热插拔的硬盘托架，采用扁平散热片

4个2.5G以太网口可选配点火信号电源控制和802.3at PoE+ PSE


可选配件

PA-160W-OW

160W 交流/ 直流电源适配器，20V/8A；18AWG/120cm，接线端子排，运行温度：-30℃至70℃

PA-280W-ET2

280W 交流/ 直流电源适配器 24V/ 11.67A；16AWG/ 100cm；接线端子排，运行温度 ：-30℃至60℃（推荐用于65W CPU 模式）

Wmkit-Nuvo-9531-FT

壁挂组件用于Nuvo-9531-FT
