Nuvo-8108GC-XL

工业级边缘计算人工智能平台，支持NVIDIA® RTX 30 系列GPU 卡，英特尔® 至强® E 系列或第八/ 第九代酷睿™处理器，8~48V 宽范围直流输入，内置点火信号电源控制

支持NVIDIA® RTX 30 系列图形卡，最高可支持RTX 3090
支持英特尔® 至强®E 系列或第八/ 第九代酷睿™ i7/ i5 LGA1151 处理器
4个SO-DIMM 内存插槽，最高可支持128GB ECC/ non-ECC DDR4 2133内存
2个 x16（8 通道），2个x8（4 通道），Gen3 PCIe 插槽可插扩展卡*
1个 M.2 M key，1个 M.2 B Key 和 2 个全长 mini-PCIe 插槽
8~48V 宽范围直流输入，内置点火信号电源控制
先进的散热设计，系统可在-25℃至60℃宽温区间稳定操作
专用的防震动支架，足以承受3 Grms 振动

规格书(PDF)

驱动及手册

在线询价

产品介绍
详细规格
订购资讯
相容产品
- PCIe-PoE312M
  采用服务器芯片的4口802.3at PoE+千兆以太网卡，支持M12 X编码连接器
- PCIe-PoE354at/352at
  采用服务器芯片的 4端口/ 2端口 PoE+千兆以太网卡
- PCIe-PoE550X
  2 口万兆以太网卡，提供 IEEE 802.3at PoE+ 供电
- PCIe-USB381F
  8口USB3.1 Gen1图像采集扩展卡，板载4个独立的USB控制器

概述

产品介绍

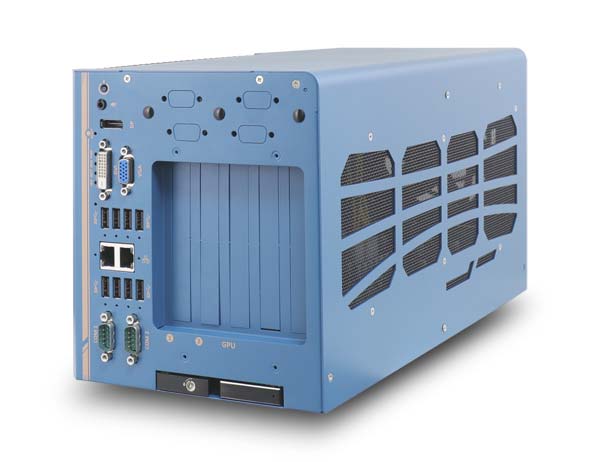

Nuvo-8108GC-XL 是一款可以支持NVIDIA® RTX 30 系列图形卡的强固型边缘计算人工智能平台，最高可支持RTX 3090。专为支持高端图形卡而设计，Nuvo-8108GC-XL 提供了强大的GPU 算力，FP32 可达35 TFLOPS，可广泛应用于新兴的GPU 加速边缘计算，例如自动驾驶，视觉检测，视频分析和安防监控等。

Nuvo-8108GC-XL 采用英特尔® 至强®E 系列或第八/ 第九代酷睿™ 8 核/ 16 线程处理器，芯片组采用工作站等级的英特尔® C246，最高可支持128GB ECC 或非ECC DDR4 内存，为构建一个强大的人工智能边缘计算平台提供了强大的基础。Nuvo-8108GC-XL 采用了全新的机构设计，优化后的设计可以更好地发挥RTX 30 系列GPU 图形卡的效能及其并行运行的异构计算架构。除了用于安装RTX 30 系列 GPU卡的一个x16 PCIe 插槽（8 通道）外，Nuvo-8108GC-XL 还另外提供了两个x8 PCIe 插槽（4 通道）及一个x16 PCIe 插槽（8 通道），可以插入各种高性能或需要大量带宽的扩展卡提供丰富的功能扩展，如数据采集，分析与无线通信等功能。

Nuvo-8108GC-XL 采用了宸曜科技先进的高效能散热设计，减震架设计并强化了GPU 压条，确保系统在振动和冲击的环境中都能稳定可靠运行。继承了Neousys 宸曜科技先进的电源和散热设计，Nuvo-8108GC-XL 可接受 8~48V 宽范围直流输入，以满足RTX 30 系列 GPU的高功耗需求，并能在宽温环境中稳定运行。结合内置的点火信号电源控制功能，Nuvo-8108GC-XL 非常适用于部署在车载应用中，可以从汽车的电力系统直接供电。

Nuvo-8108GC-XL 是宸曜科技因应工业级GPU 平台不断追求更高算力需求而设计的。配备了工业级电源设计、散热设计和精密的机构设计，Nuvo-8108GC-XL 将边缘计算人工智能平台提升到了更高的层次。

Nuvo-8108GC-XL振动/冲击测试

产品规格

系统内核
控制器	采用英特尔® 至强®E 系列或第八/ 第九代 CPU (LGA1151) - 至强® E 系列 2176G/ 2278GE (8C/16T) / 2278GEL (8C/16T) - 英特尔® 酷睿™ i7-8700, i7-8700T, i7-9700E/TE, i9-9900K - 英特尔® 酷睿™ i5-8500, i5-8500T, i5-9500E, i5-9500TE - 英特尔® 酷睿™ i3-8100, i3-8100T, i3-9100E, i3-9100TE
芯片组	英特尔® C246 平台控制器
图像	通过x16 PEG 口扩展的独立GPU或集成英特尔® UHD 630 图形控制器
内存	4 个SO-DIMM 插槽最高可支持128GB ECC/ 非ECC DDR4-2133 SDRAM
AMT	支持 AMT 12.0
TPM	支持 TPM 2.0

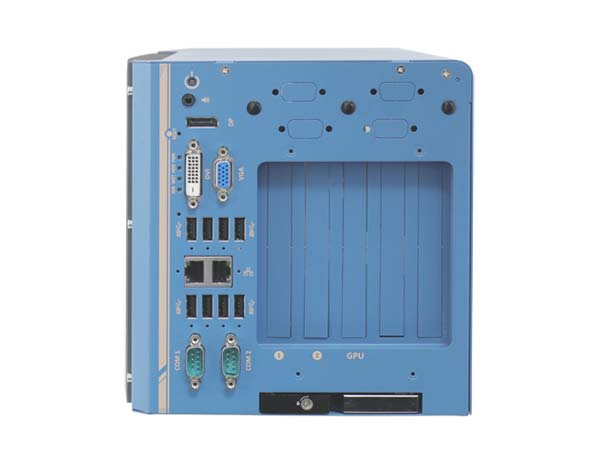

面板接口
以太网	1个千兆以太网，采用英特尔® I219-LM 芯片 1 个千兆以太网，采用英特尔® I210-IT 芯片
显示接口	1个 VGA 接口, 分辨率最高支持 1920 x 1200 1个DVI-D 接口，分辨率最高支持1920 x 1200 1个DP 接口, 分辨率最高支持 4096 x 2304
串口	2个RS-232/422/485 串口(COM1/ COM2)，可由BIOS 设置
USB	4个USB 3.1 Gen2 (10Gbps) 4个USB 3.1 Gen1 (5Gbps) 1个USB 2.0 口( 内置，供连接加密狗)
音频接口	1个3.5mm 的麦克风输入和扬声器输出

存储接口
SATA硬盘	1个可热插拔的硬盘托架，用于安装2.5" 硬盘/ 固态盘 1个内部SATA 端口，用于安装2.5" 硬盘/ 固态盘，支持RAID 0/ 1
M.2	1个M.2 2280 M key 插槽（PCIe Gen3 x4）支持 NVMe SSD 或英特尔® Optane ™ 快取技术
mSATA	2个全长 mSATA 口( 与mini-PCIe 共用接口插件)

扩展总线
PCI Express	2个PCIex16 插槽 @ Gen3, 8-lanes 2个PCIex8 插槽 @ Gen3, 4-lanes ^[2]
M.2	1 个M.2 2242 B key 插槽配合指定的M.2 LTE 模块可支持双SIM 模式
mini-PCIe	2个全长mini PCIe 插槽

电源

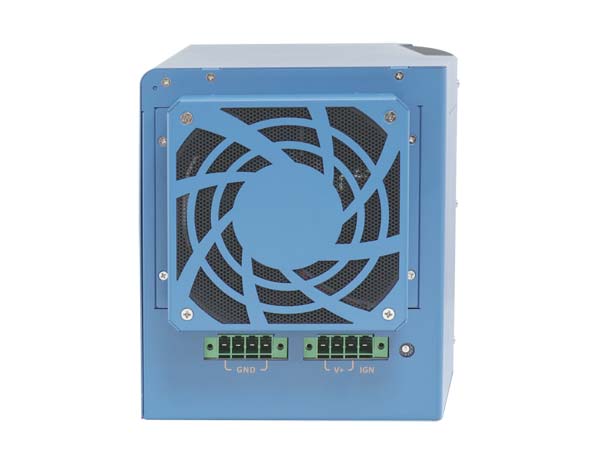

直流输入	2个4芯插拔式端子模块提供8~48V直流输入^[1] 支持点火信号电源控制功能

机械规格
尺寸	193 毫米 (宽) x 388 毫米 (深) x 198 毫米 (高)
重量	5.2 Kg
安装方式	带减震的上架安装（标配）

环境指标
工作温度	采用 35W CPU 和一张NVIDIA® RTX 30 系列GPU -25° C ~ 60° C ^[4] 采用 >= 65W CPU 和一张NVIDIA® RTX 30 系列GPU -25° C ~ 60° C ^[3][4]（设置为 35W TDP 模式） -25° C ~ 50° C ^[3][4]（设置为 65W TDP 模式）
存储温度	-40°C ~ 85°C
湿度	10%~90% ,无凝露
振动	运行状态, MIL-STD-810G, Method 514.6, Category 4; and 3 Grms, 5-500 Hz, 3 Axes
冲击	运行状态, MIL-STD-810G, Method 516.6, Procedure I,Table 516.6-II
EMC	CE/ FCC A 类, 参照EN 55024 及 EN 55032

■ Date last revised: Dec. 9, 2021

[1] 系统负载低于100W的，所需直流输入范围应为8V至48V；系统负载在100W至480W之间的（单张GPU），所需直流输入范围应为18V至48V。
[2] 注：安装了1张RTX图形卡后，1个PCIe x8插槽可能会被阻挡或不可用。
[3] 想要在65W模式下运行i7-8700，工作温度不可超过50℃，且如果长时间持续负载运行可能出现热截流。用户可以在BIOS中配置CPU功耗，以获得更高的操作温度。
[4] 想要在零下温度运行，需要宽温硬盘或固态盘。

Expansion PCIe Cards:


PCIe-PoE354at 4-port gigabit 802.3at PoE+ card	PCIe-PoE312M 4-port gigabit 802.3at PoE+ Card with M12 x-coded Connectors	PCIe-PoE550X 2-port 10GbE network adapter with IEEE 802.3at PoE+ card	PCIe-USB381F 8-Port USB 3.1 Gen1 Frame Grabber Expansion Card

订购信息

Nuvo-8108GC-XL

工业级边缘计算人工智能平台，支持NVIDIA® RTX 30 系列GPU 卡，英特尔® 至强® E 系列或第八/ 第九代酷睿™处理器，8~48V 宽范围直流输入，内置点火信号电源控制

可选配件

PA-480W-DIN

480W 交流/ 直流电源适配器(SDR-480-24) DIN-rail 安装，24V/ 20A， 90~264V 交流/127~370V 直流，接线端子排，-20~+70℃，Meanwell SDR-480-24
