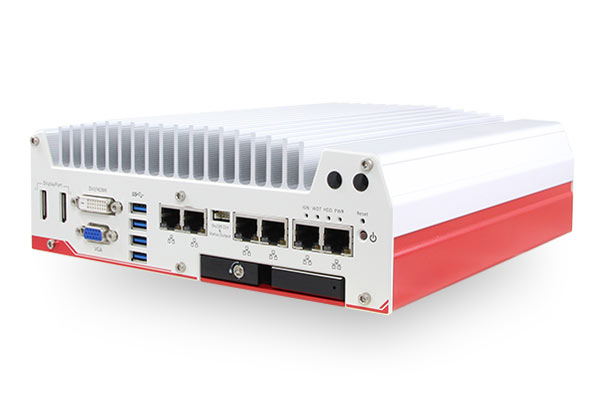

Nuvo-5000LP系列

第六代英特尔® 酷睿™ i7/ i5/ i3 轻薄型无风扇计算平台, 提 供6 个千兆以太网口，支持 MezIO 扩展接口

  • 第六代英特尔® 酷睿™ i7/ i5/ i3 35W/ 65W LGA1151 CPU
  • 支持 MezIO 扩展模块，易于扩展各种功能端口
  • 强固型, 无风扇工作温度-25° C 到70° C
  • 最多可提供6 个千兆以太网口，支持9.5KB 巨帧
  • 最高可支持32 GB, DDR4-2133 SO-DIMM 内存

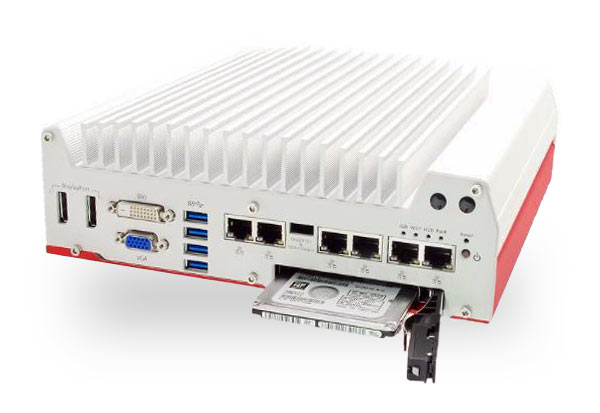

  • 提供2 个2.5" SATA 硬盘/ 固态盘，可支持RAID 0/1，其中有一个可热插拔
  • VGA/ DVI/ DP 独立三显示输出，支持4K2K 高清分辨率
  • 紧凑的机构设计，高度仅77 毫米

规格书(PDF)

驱动及手册

在线询价

概述

产品介绍

Nuvo-5002LP/ 5006LP 无风扇嵌入式计算平台是Nuvo-5000 系列产品的轻薄紧凑版。它整机高度仅有77 毫米，同时仍保持了卓越的-25℃到70℃工作温度。针对不同的计算能力需求，Nuvo-5002LP/ 5006LP 支持LGA1151 CPU，客户可以根据自己对性能及环境的要求，选择第六代英特尔® 酷睿™ i7/ i5/ i3 35W 或 65W 的 CPU。

Nuvo-5002LP/ 5006LP 紧凑型计算平台继承了Nuvo-5000 系列丰富的I/O 接口设计，比如千兆以太网，USB3.1/ USB2.0，串口以及VGA/ DVI/ DP。它也配置了宸曜科技 MezIO 接口，以提供更多I/O 扩展。通过插入 MezIO 模块，Nuvo-5002LP/ 5006LP 无风扇计算平台可以从嵌入式控制器变身为可靠的专用平台，可扩展至11 个串口，32 个DIO 通道，或汽车点火信号电源控制等。客户也可以根据需要自行开发应用专属的MezIO 模块。

■

产品规格

系统内核
控制器 酷睿™ i7-6700 (8M缓存, 3.4/4.0 GHz, 65W TDP)*
酷睿™ i5-6500 (6M 缓存, 3.2/3.6 GHz, 65W TDP)*
酷睿™ i3-6100 (3M 缓存, 3.7 GHz, 51W TDP)*
奔腾® G4400 (3M 缓存, 2.4 GHz, 54W TDP)*
赛扬® G3900 (2M 缓存, 2.8 GHz, 51TDP)*
酷睿™ i7-6700TE (8M 缓存, 2.4/3.4 GHz, 35W TDP)
酷睿™ i5-6500TE (6M 缓存, 2.3/3.3 GHz, 35W TDP)
酷睿™ i3-6100TE (4M 缓存, 2.7 GHz, 35W TDP)
奔腾® G4400TE (3M 缓存, 2.4 GHz, 35W TDP)
赛扬® G3900TE (2M 缓存, 2.3 GHz, 35W TDP)
芯片组 Intel® Q170 平台控制器芯片
图像 集成Intel® HD Graphics 530 (酷睿™ i7/i5/i3)
集成 Intel® HD Graphics 510 (Pentium®)
内存 2 个SO-DIMM 内存插槽, 最高可支持32 GB DDR4-2133 SDRAM
AMT 支持 AMT 11.0
TPM 支持 TPM 2.0

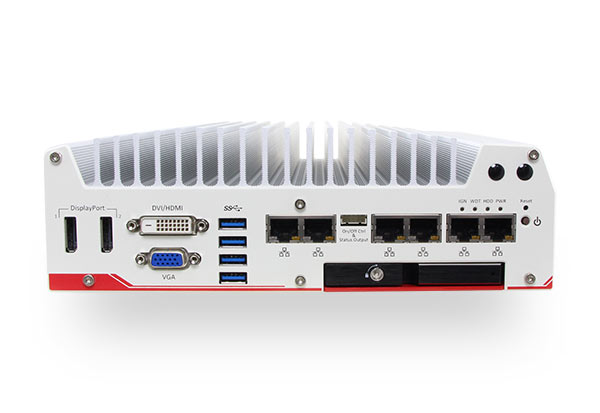

前面板接口
以太网 2 个千兆以太网口，芯片采用英特尔® I219 及I210 (Nuvo-5002LP）
6 个千兆以太网口，1 个采用英特尔® I219，5 个采用I210 芯片 (Nuvo-5006LP)
PoE+ 网口3-6 最高支持总计80w 的IEEE 802.3at 供电
USB 4 个USB 3.1 Gen1 (5 Gbps) 接口，经由XHCI 控制器提供
4 个USB 2.0 接口
显示接口 1 个VGA + DVI-D 接口
2 个DisplayPort 接口, 支持4K2K 分辨率
（支持三重独立显示）

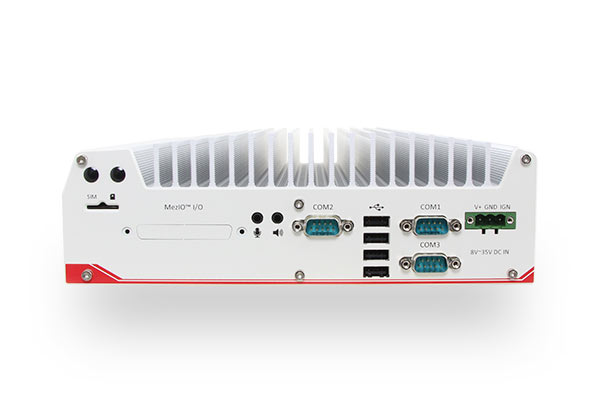

串口 2 个软件可编程的RS-232/422/485 串口(COM1 & COM3)
1 个RS-232 串口(COM2)
音频接口 1路扬声器输出和1路麦克风输入
存储接口
SATA硬盘 1 个可热插拔的硬盘托架用于安装2.5'' HDD/ SSD
1 个内部SATA 接口，可接2.5" 硬盘/ 固态盘，支持 RAID 0/ 1
mSATA 1个全长mSATA口(与mini-PCIe共用接插件)
扩展总线
Mini PCIe 1 个mini PCIe 插槽，提供前面板可插拔的SIM 卡槽
1 个mini PCIe 插槽，提供内部插拔的SIM 卡槽 ( 与mSATA 共用接插件)
可扩展I/O 1 个MezIO 扩展接口，可接宸曜科技MezIO 模块
电源
直流输入 3芯插拔式端子排，供8~35V直流输入
远端开关机 &
状态输出		 1个10芯(2x5)接插件
提供远程开关机控制及状态输出
机械规格
尺寸 240毫米(宽) x 225毫米(深) x77毫米(高)
重量 3.1 kg
安装方式 壁挂安装(标配) 或 导轨安装(选配)
环境指标
运行温度 CPU采用i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP)
-25°C ~ 70°C **
CPU采用i7-6700, i5-6500, i3-6100 (65W/51W TDP)
-25°C ~ 70°C */** (配置为35W模式)
-25°C ~ 50°C */** (配置为65W/51W模式)
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 运行状态, 5 Grms, 5-500 Hz, 3 轴(采用SSD, 测试标准采用IEC60068-2-64)
冲击 运行状态, 50 Grms, 半正弦曲线 11 毫秒时长 (采用SSD, 测试标准采用 IEC60068-2-27)
EMC CE/FCC A 类, 测试标准采用 EN 55022, EN 55024 & EN 55032

*当i7-6700 CPU工作在65W模式时，最高的工作温度需要限定在50°C，而且在采用CPU满负荷测试时会出现达到温度阈值的情况。客户可以在BIOS中设置CPU功率以达到更佳的温度表现。
**想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。

订购信息

Nuvo-5002LP

第六代 Intel英特尔® Skylake酷睿™无风扇紧凑型工控机，含2个千兆网口及MezIO™扩展接口

Nuvo-5006LP

第六代 Intel英特尔® Skylake酷睿™无风扇紧凑型工控机，含6个千兆网口及MezIO™扩展接口

附件/ 選配件

DINRAIL-O

DIN-rail导轨安装

PA-120W-OW

120W交流/直流电源适配器 20V/6A；18AWG/120cm；接线端子排，运行温度：-30℃至 70℃
