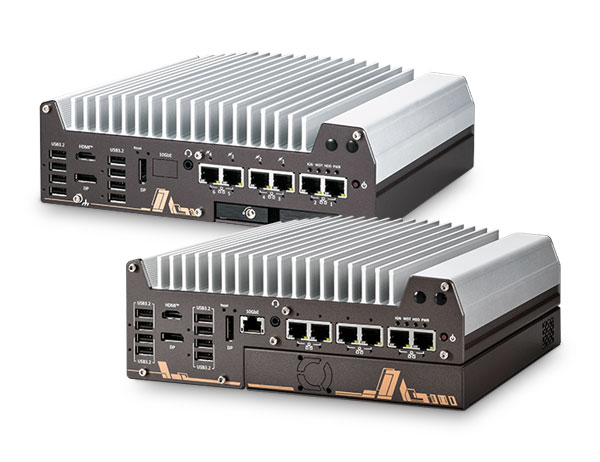

Nuvo-11000系列 (NEW)

英特尔®酷睿™ Ultra 200系列无风扇嵌入式计算平台，提供2.5G/千兆以太网口、USB 3.2、8通道DIO，可选配万兆以太网口，支持宸曜卡式扩展盒和MezIO™扩展接口

  • 支持英特尔®酷睿™ Ultra 200系列24核/ 24线程35W/ 65W LGA1851处理器
  • 强固型，支持-25℃至70℃宽温无风扇运行
  • 最高可支持5个2.5G以太网口和1个千兆以太网口，可选配PoE+，支持9.5 KB巨帧
  • 支持多达8个USB 3.2 Gen2接口
  • 4通道隔离的DI和4通道隔离的DO
  • 1个可选配的10GBASE-T以太网接口
  • 宸曜卡式扩展盒，用于安装PCIe扩展卡
  • 支持MezIO™扩展接口，便于功能扩展
规格书(PDF)
驱动及手册
在线询价

概述

产品介绍

Nuvo-11000系列是Neousys宸曜科技旗舰款强固型嵌入式计算平台，搭载了英特尔®酷睿™ Ultra 200系列平台。新的酷睿™ Ultra 200处理器采用了先进的3nm光刻工艺，最高可支持24核/ 24线程，提供更高的CPU时钟频率，并集成了用于人工智能加速的神经处理单元（NPU）。这使得CPU性能提升了1.2倍，并提供高达36 TOPS的AI计算能力。同时，Nuvo-11000系列支持DDR5-6400内存和PCIe Gen5，大大提升了整个系统的处理能力，为各种工业应用提供增强的性能。

Nuvo-11000系列为各种工业应用提供丰富的I/O接口，包括5个2.5G以太网口和1个千兆以太网口，可选配PoE+功能，还支持选配1个万兆以太网口用于高速数据传输或连接万兆工业相机，以及8个USB 3.2 Gen2接口用于连接USB3相机。此外，Nuvo-11000系列还配备1个M.2 Gen5 x4插槽，可支持新款NVMe SSD，读/写速度超过11,000 MB/s，同时系统还提供4个隔离的DI和4个隔离的DO，用于自动化和机器视觉应用。

功能扩展方面，Nuvo-11000系列可通过宸曜卡式扩展盒、专用的MezIO™接口和1个内部mini-PCIe插槽来安装各种扩展卡，以确保适配各类应用需求。

先进的英特尔®酷睿™ Ultra 200处理器还为Nuvo-11000系列带来了更高的能效比。与上一代相比，可提供近120%的性能而其功率仅为原来的80%*。Nuvo-11000系列结合了经验证的散热设计和多功能I/O接口，是一款强固型高性能嵌入式计算平台解决方案，专为各类工业应用量身定制。

* 使用 PassMark PerformanceTest 進行基準測試。

■

产品规格

系统内核
控制器 支持英特尔®酷睿™ Ultra 200系列CPU（LGA 1851插槽），35W和65W TDP
- 英特尔®酷睿™ Ultra 9 285/285T
- 英特尔®酷睿™ Ultra 7 265/265T
- 英特尔®酷睿™ Ultra 5 245/245T
芯片组 英特尔® Q870 平台控制器集线器 (Nuvo-11006)
英特尔® H810 平台控制器集线器 (Nuvo-11002)
图像 集成英特尔® Xe LPG Graphics
AI引擎 集成神经处理单元
内存 2个SODIMM插槽，最高可支持128 GB非ECC DDR5 6400 SDRAM
AMT 支持Intel vPro/ AMT 16.0
TPM 支持dTPM 2.0

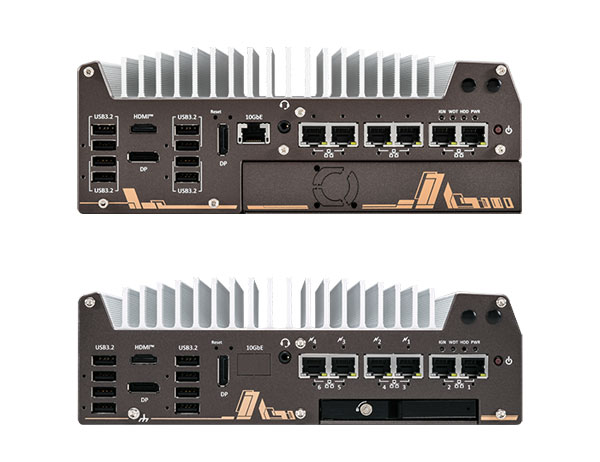

面板接口
以太网[2] 1个2.5G以太网口采用I226-IT芯片，1个千兆以太网口采用I219-LM芯片（Nuvo-11002E/LP）带锁紧螺丝
5个2.5G以太网口采用I226-IT芯片，1个千兆以太网口采用I219-LM芯片（Nuvo-11006E/LP），带锁紧螺丝
1个可选配的10GBASE-T以太网口（Nuvo-11006E/ LP）
POE+ 网口3～6可选配最高支持总计100W的IEEE 802.3at PoE+ PSE供电
USB 3.2 8个USB 3.2 Gen2接口（Nuvo-11006E/ LP）
2个USB 3.2 Gen2接口，2个USB3.2 Gen1接口和4个USB2.0接口（Nuvo-11002E/ LP）
隔离的DIO 4通道隔离的DI和4通道隔离的DO
显示接口 1个HDMI接口，分辨率最高支持3840 x 2160
2个DisplayPort接口，分辨率最高支持3840 x 2160
串口 2个软件可编程的RS-232/ 422/ 485接口（COM1/ 2）
2个3线RS-232接口（COM3/ 4）
音频接口 1个3.5 mm插孔用于麦克风输入和扬声器输出
存储接口
M.2 NVMe 1个M.2 2280 M key NVMe插槽（PCIe Gen5x4），支持NVMe SSD（Nuvo-11006E/LP）
SATA硬盘 2个内部SATA口，用于安装2.5"硬盘/固态盘，支持RAID 0/ 1（Nuvo-11000E）
1个可热插拔的2.5"硬盘托架（可安装7mm硬盘/固态盘），及1个内部2.5" SATA口，支持RAID 0/ 1（Nuvo-11000LP）
内部扩展总线
PCI Express 通过扩展盒提供1个PCIe x16插槽@Gen4，16-lanes PCIe信号（Nuvo-11002E/ 11006E）
Mini PCI Express 2个全长mini PCIe插槽
可扩展I/O 1个MezIO™扩展接口，用于安装宸曜MezIO™扩展模块
USB2.0 1x USB 2.0 端口，带 Type-A 连接器（内部，Nuvo-11006E/ LP）
电源
直流输入 1个3芯插拔式端子排，支持8V至48V直流输入，可选点火电源控制（V+/ GND/ IGN）
远端控制和LED输出 1个10芯（2x5）接插件，提供远程开关机控制和状态显示LED输出
机械规格
尺寸 240毫米（宽）x225毫米（深）x 90毫米（高）（Nuvo-11000E系列）
240毫米（宽）x225毫米（深）x 79毫米（高）（Nuvo-11000LP系列）
重量 3.58 kg（Nuvo-11000E系列）/ 3.89 kg（Nuvo-11000系列）
3.36 kg（Nuvo-11000LP系列）
安装方式 壁挂安装（标配）或DIN-rail导轨安装（选配）
环境指标
工作温度 采用35W CPU
-25℃ ~ 70℃[1]

采用65W CPU
-25℃ ~ 70℃[1]（配置为35W TDP）
-25℃ ~ 50℃[1]（配置为65W TDP）
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 MIL-STD-810H, Method 514.8, Category 4
冲击 MIL-STD-810H, Method 516.8, Procedure I
EMC CE/FCC A类，参照EN 55032 & EN 55035

[1]想要在零下或60℃以上温度运行，需要宽温硬盘或固态盘。

订购信息

Nuvo-11002E

英特尔®酷睿™ Ultra 200系列强固型嵌入式计算平台，提供2个2.5G/千兆以太网口、USB 3.2、单槽PCIe卡式扩展盒和MezIO™扩展接口

Nuvo-11006E

英特尔®酷睿™ Ultra 200系列强固型嵌入式计算平台，提供6个2.5G/千兆以太网口、USB 3.2、单槽PCIe卡式扩展盒和MezIO™扩展接口

Nuvo-11002LP

英特尔®酷睿™ Ultra 200系列强固型嵌入式计算平台，提供2个2.5G/千兆以太网口、USB 3.2、MezIO™扩展接口和2.5"硬盘托架

Nuvo-11006LP

英特尔®酷睿™ Ultra 200系列强固型嵌入式计算平台，提供6个2.5G/千兆以太网口、USB 3.2、MezIO™扩展接口和2.5"硬盘托架

PoE+选配

2.5G以太网口3～6可选配802.3at PoE+ PSE

万兆以太网选配

可选配10GBASE-T以太网接口



兼容MezIO™ 扩展模块

Neousys宸曜科技的MezIO™接口通过高速连接器提供计算机信号，电源和控制信号，通过连接MezIO™模块，可将宸曜嵌入式系统转变为适用于特定行业应用具备专用I/O接口的嵌入式系统。（如RS-232/422/485，隔离DIO，CAN 总线，点火信号电源控制和DTIO）
(点击此查看宸曜MezIO™扩展模块与各产品兼容表)


可选配件

PA-280W-ET2

280W交流/ 直流电源适配器24V/11.67A；16AWG/100cm; 接线端子排，运行温度：-30℃至60℃

PA-160W-OW

160W 交流/ 直流电源适配器20V/ 8A；18AWGx4C/ 120cm，接线端子排，运行温度：-30℃至70℃

Dmpbr-Nuvo5000_7000

用于Nuvo-5000/7000/9000/11000系列的宸曜阻尼支架

DINRAIL-O

用于Nuvo-5000/7000/9000/11000系列的DIN-rail导轨安装组件

Fankit-25

适用于单槽盒式插槽的风扇组件，25x25x10 毫米

Cbl-W212F-W210F-23CM

电缆晶圆 2.0 母头 12P 转 10P，长度：23 厘米
