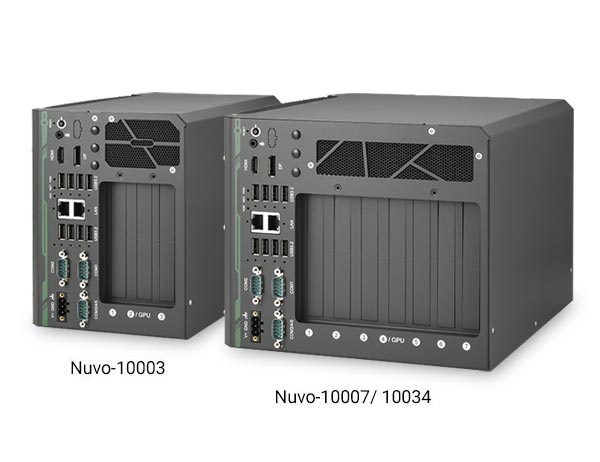

Nuvo-10000系列

英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5/ i3强固型可扩展嵌入式计算平台，最高可支持7个PCIe/ PCI插槽

  • 支持英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5/ i3，奔腾®和赛扬® LGA 1700 CPU
  • 紧凑的机身尺寸，支持最多7个扩展插槽

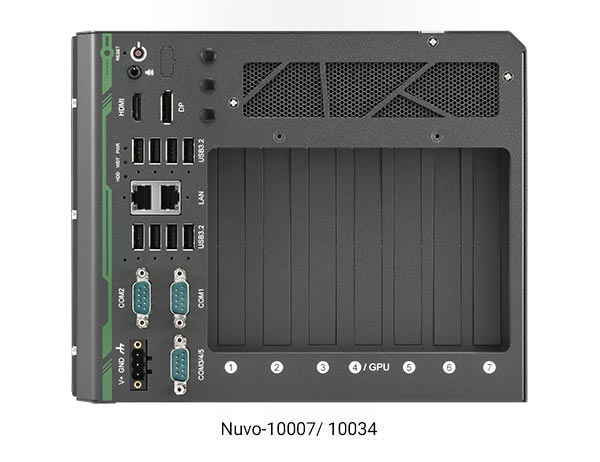

    • 2个x16 PCIe，3个x8 PCIe和2个x4 PCIe 插槽 (Nuvo-10007)
    • 2个x16 PCIe，2个x8 PCIe和3个PCI插槽 (Nuvo-10034)

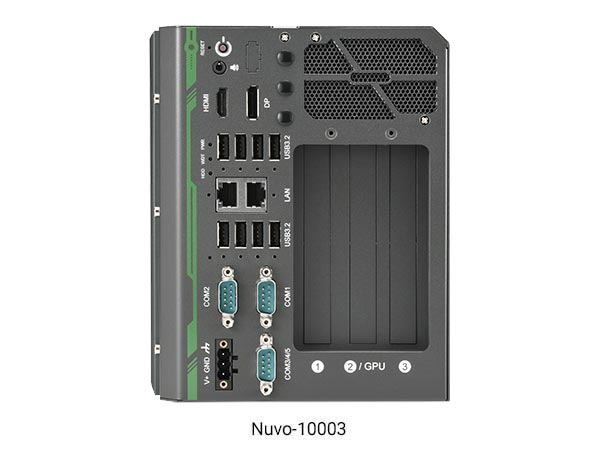

    • 1个x16 PCIe，2个 x8 PCIe插槽 (Nuvo-10003)
  • 8个USB 3.2 Gen2接口，带锁紧螺丝
  • 1个2.5G和千兆以太网口，带锁紧螺丝
  • DP++ / HDMI 1.4b双模式显示输出
  • 可容纳2个2.5" SATA HDD/ SSD，支持RAID控制
  • 支持单张最高115W TDP的NVIDIA® GPU卡*
    (*实际应用中功耗可能高于115W，具体请咨询Neousys宸曜科技。)
规格书(PDF)
驱动及手册
在线询价

概述

产品介绍

Nuvo-10000系列是代替您传统机架式或壁挂式嵌入式工控机的理想选择。Nuvo-10000可提供最多7个PCIe/ PCI扩展插槽，相当于现有4U 19"工控机的扩展能力，而其尺寸相比之下则非常紧凑。用户可以安装各种AIO、DIO、通信、图像采集和运动控制卡，以适用于不同的应用。

Nvuo-10000系列支持英特尔®第12/ 13/ 14代Alder Lake酷睿™ i系列台式机处理器，采用Q670芯片组，提供出色的计算性能。相较于传统大工控机，Nuvo-10000的尺寸更紧凑，价格也很有竞争力。Nuvo-10000配备了8个带锁紧螺丝的USB 3.2接口，用于连接和固定USB3相机。此外还配备了1个千兆以太网口，1个2.5G以太网口，5个COM口，不仅可容纳2个2.5" SATA HDD/ SSD，还配备1个内部SATA接口用于安装第3个HDD/ SSD。Nuvo-10000系列还可支持1张115W NVIDIA® GPU，为当今基于深度学习的应用提供强大的AI算力。

随着工业物联网、视觉检测以及机器自动化需求的增长，Nuvo-10000是一款支持灵活扩展的通用强固型嵌入式解决方案，满足各类工业应用的需求。Nuvo-10000系列支持各类I/O接口和灵活的7槽PCIe/ PCI扩展能力，是迎接第五次工业革命的理想嵌入式计算平台。

■

产品规格

Nuvo-10007 Nuvo-10034 Nuvo-10003
系统内核
控制器 支持英特尔® 第14代酷睿™处理器（LGA1700插槽，65W/ 35W TDP）
- 英特尔®酷睿™ i9-14900/ i9-14900T
- 英特尔®酷睿™ i7-14700/ i7-14700T
- 英特尔®酷睿™ i5-14500/ i5-14400/ i5-14500T
- 英特尔®酷睿™ i3-14100/ i3-14100T
支持英特尔®第13代酷睿™处理器（LGA1700插槽，65W/ 35W TDP）
- 英特尔®酷睿™ i9-13900E/ i9-13900TE / i9-12900E/ i9-12900TE/
- 英特尔®酷睿™ i7-13700E/ i7-13700TE
- 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE
- 英特尔®酷睿™ i3-13100E/ i3-13100TE
支持英特尔®第12代酷睿™处理器（LGA1700 socket, 65W/ 35W TDP）
- 英特尔®酷睿™ i9-12900E/ i9-12900TE
- 英特尔®酷睿™ i7-12700E/ i7-12700TE
- 英特尔®酷睿™ i5-12500E/ i5-12500TE
- 英特尔®酷睿™ i3-12100E/ i3-12100TE
- 英特尔®奔腾® G7400E/ G7400TE
- 英特尔®赛扬® G6900E/ G6900TE
芯片组 英特尔® Q670E平台控制器hub
图像 CPU上集成英特尔® UHD Graphics 770 (32EU) / 730 (24EU)
内存 2个SODIMM插槽，最高可支持64 GB DDR5 4800 SDRAM
AMT 支持Intel vPro/ AMT 16.0
TPM 支持dTPM 2.0
面板接口
以太网 1个采用I226-IT芯片的2.5G以太网口
1个采用I219-LM芯片的千兆以太网口
显示接口
（集成显卡）		 1个HDMI 1.4b，分辨率最高可支持3840 x 2160
1个DisplayPort，分辨率最高可支持4096 x 2304
串口 2个软件可编程的RS-232/422/485接口（COM1/ COM2）
3个3线RS-232接口（COM3/ COM4/ COM5）
USB 3.2 4个USB 3.2 Gen2（10 Gbps）接口
4个USB 3.2 Gen1 （5 Gbps）接口
USB 2.0 1个USB 2.0接口采用Type-A连接器（内部）
音频接口 1个3.5mm麦克风输入和扬声器输出
Nuvo-10007 Nuvo-10034 Nuvo-10003
存储接口
SATA硬盘 2个内部的SATA接口，可用于2.5”硬盘/ 固态盘安装（支持RAID 0/ 1）
M.2 M key 1个M.2 2280 SATA接口
内部扩展总线
PCI/PCI Express 2个PCIe x16插槽@ Gen3，8-lanes
3个PCIe x8插槽@ Gen3，4-lanes
2个PCIe x4插槽@ Gen3，2-lanes 		2个PCIe x16插槽@ Gen3，8-lanes
2个PCIe x8插槽@ Gen3，4-lanes 		1个PCIe x16插槽@Gen3，16-lanes
2个PCIe x8插槽@ Gen3，4-lanes
PCI - 3个33MHz/ 32-bit 5V PCI插槽 -
Mini PCIe 2个全长mini PCI Express插槽，提供内部micro SIM卡槽
电源
直流输入 1个3芯插拔式端子排，支持12V至35V直流输入
远程控制和LED输出 1个10芯（2x5）接插件，提供远程开关机控制和状态输出
机械规格
尺寸 241毫米（宽）x 280毫米（深）x 188毫米（高） 157毫米（宽）x 280毫米（深）x 188毫米（高）
重量 5.2 kg 4.2 kg
安装方式 壁挂安装（标配）
环境指标
工作温度 -25℃ ~ 60℃*
存储温度 -40℃ ~ 85℃
湿度 10%~90%，无凝露
振动 运行状态，MIL-STD-810H, Method 514.8, Category 4
冲击 运行状态，MIL-STD-810H, Method 516.8, Procedure I
EMC CE/FCC A类，参照EN 55032 & EN 55035

*想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

Nuvo-10007

英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5/ i3可扩展嵌入式计算平台，提供7个PCIe插槽

Nuvo-10034

英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5/ i3可扩展嵌入式计算平台，提供4个PCIe插槽和3个PCI插槽

Nuvo-10003

英特尔®第12/ 13/ 14代酷睿™ i9/ i7/ i5/ i3可扩展嵌入式计算平台，提供3个PCIe插槽

可选配件

PA-280W-ET2

280W交流/ 直流电源适配器24V/11.67A；18AWG/100cm; 接线端子排，运行温度：-30℃至60℃

PA-600W-ENC

600W交流/ 直流电源适配器24V/25A; 接线端子排，运行温度：-20℃至70℃

Cbl-W212F-W210F-23CM

电缆 Wafer 2.0 母座 12P 对 10P，长度：23cm

Cbl-W8F-W8F-25CM1

电缆 Wafer 4.2 母座 8P 对 8P，600V，长度：25cm，适用于 Nuvo-8208GC

Rmkit-Nuvo10000

Nuvo-10000 系列的机架安装组件
