概述
产品介绍

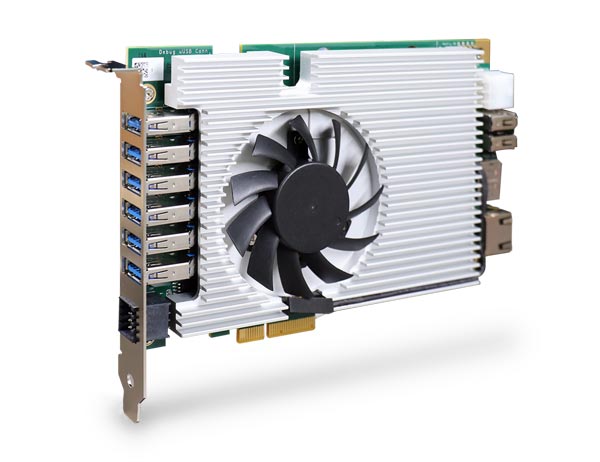

PCIe-NX156U3是一款支持6个USB 3.2接口的智能型图像采集卡，搭载了NVIDIA的Jetson Orin NX系统模块，为先进的视觉检测应用提供人工智能算力。通过1024个CUDA内核，32个张量内核 (Tensor Core)，和2个NVDLA® 引擎，PCIe-NX156U3提供INT8可达100 TOPS人工智能算力。PCIe-NX156U3配备了2个USB 3.2 Gen2接口和4个USB 3.2 Gen1接口；每个接口可提供10 Gbps（Gen2）或5 Gbps（Gen1）数据带宽，及高达1500mA电流用于USB相机连接。
PCIe-NX156U3旨在为现有的19" 机架式或商用现货嵌入式AOI系统提供人工智能推理能力并增加USB相机连接。PCIe-NX156U3拥有标准的单槽半长PCIe卡尺寸外形，通过PCIe x4插槽Gen2 x1信号和主机通信。PCIe-NX156U3具备AI性能，为主机分担基于深度学习的图像处理工作，图像采集、预处理和推理都可以在PCIe-NX156U3上进行，大大减少了主机资源的占用。
PCIe-NX156U3具备-25℃至60℃宽温运行能力，兼容Windows和Linux操作系统，是传统机器视觉系统向基于深度学习的图像处理系统（如包裹检测、物品分类、表面缺陷检测、装配验证和机器人导航等）升级的理想选择。PCIe-NX156U3是为下一代检测应用而生的人工智能图像采集卡。
■ 宸曜科技市场行销部
产品规格
| 系统内核 |
| 控制器 |
NVIDIA® Jetson Orin™ NX系统模块（SOM），含NVIDIA® Ampere GPU和ARM Cortex CPU |
| 内存 |
系统模块（SOM）8GB/ 16GB LPDDR5@ 3200 MHz |
| 存储接口 |
| M.2 NVMe |
1个M.2 2242 M key插槽（PCIe Gen4 x2）用于安装NVMe SSD |
| 部署I/O接口 |
| 总线接口 |
x1，Gen2 PCI Express |
| USB |
2个USB 3.2 Gen2 (10 Gbps) 接口
4个USB 3.2 Gen1 (5 Gbps) 接口 |
| 串口 |
1个RS-232接口和1个隔离的RS-485接口 |
| 开发I/O接口 |
| 以太网口 |
1个千兆以太网口 |
| USB |
2个USB 2.0接口
1个micro USB (OTG) |
| 显示接口 |
1个DisplayPort，支持3840x 2160（刷新率60Hz） |
| 直流输入 |
12V直流输入（用于独立开发，或总功耗大于66W的时候） |
| 机械规格 |
| 尺寸 |
167.7毫米（宽） x 111毫米（高） |
| 重量 |
0.4kg |
| 环境指标 |
| 工作温度 |
-25℃ ~ 60℃有风流（20W TDP模式）* |
| 存储温度 |
-40℃ ~ 85℃ |
| 湿度 |
10% ~ 90%，无凝露 |
EMC |
CE A类，参照EN 55032/55035
FCC A类，参照FCC Part 15, Subpart B |
*想要在零下或60℃以上温度运行，需要宽温NVMe。
PCIe-NX156-JON8
100 TOPS智能图像采集卡，提供6个USB 3.2接口，搭载Jetson Orin NX (8GB)
PCIe-NX156-JON16
100 TOPS智能图像采集卡，提供6个USB 3.2接口，搭载Jetson Orin NX (16GB)
PA-60W-OW
60W交流/直流电源适配器，20V/8A；18AWG/ 120cm，接线端子排，运行温度：-30℃至60℃。
