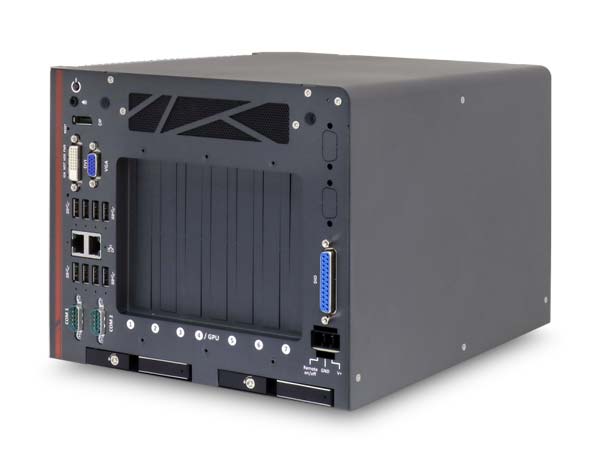

Nuvo-8034系列

第八/第九代英特尔®酷睿™ i7 /i5/ i3 强固型嵌入式工控机，提供7个PCIe/ PCI扩展槽

  • 支持第八/ 第九代英特尔®酷睿™ i7 /i5/ i3 LGA1151 CPU
  • 2个x16 PCIe，2个 x8 PCIe，以及3个PCI 插槽
  • 支持单张NVIDIA® GPU 图形卡，最高可支持180W TDP
  • 8通道隔离的DI和8通道隔离的DO
  • 2个千兆以太网端口，带锁紧螺丝
  • 4个USB 3.1 Gen2端口和4个USB 3.1 Gen1端口，带锁紧螺丝
  • 2个位于前面板的可热插拔2.5'' SATA 硬盘/ 固态盘，支持RAID 0/1
  • M.2 2280 M key NVMe (Gen3 x4) 用于快速存储

规格书(PDF)

驱动及手册

在线询价

概述

产品介绍

Nuvo-8034是新一代的嵌入式工控机，在相对紧凑的尺寸中提供了多达7个扩展槽。其中的4个是PCIe 插槽，分别为2个x16 PCIe 插槽（@Gen3，8通道），直接从CPU PEG引出，为GPU和高速I/O卡提供了高达8 GB/s；另外2个x8 PCIe 插槽（@ Gen3，4通道），从平台控制中心(PCH) 引出，可接常规插卡。Nuvo-8034可支持1张180W的NVIDIA® GPU 图形卡，以支持当下先进的人工智能应用。此外，Nuvo-8034还配备了三个PCI插槽可插传统PCI卡，以支持传统工业应用。

Nuvo-8034配备英特尔®第八代/ 第九代酷睿™处理器以及工作站等级的英特尔® C246 芯片组，提供了当今嵌入式工控机出色的处理能力。 得益于宸曜科技独特的电源设计，Nuvo-8034 能应对多个PCIe 和PCI 扩展卡的同时工作产生的高功耗，并支持8~35V宽范围直流输入。系统配置了两个2.5'' SAT 硬盘/ 固态盘，支持RAID 0/1；硬盘采用可热插拔的硬盘托架并置于前面板，当安装于机柜内时便于对硬盘进行维护。外部面板接口方面，Nuvo-8034为工业自动化应用提供了8通道的隔离DI和8通道的隔离DO，并为USB3 相机应用提供了8个USB 3.1 Gen1 / Gen2 端口，带锁紧螺丝孔。

Nuvo-8034拥有丰富的I/O接口和灵活的7扩展槽PCIe /PCI 扩展能力，是全能型的强固嵌入式解决方案，可适用于各种工业应用，如机器视觉，工业自动化和数据分析。

■

产品规格

系统内核
控制器 支持英特尔® 至强® E 系列或第八/ 第九代酷睿™ CPU(LGA1151 socket)
英特尔® 至强® 处理器E-2176G/ E-2124G/ E-2278GE/ E-2278GEL
英特尔® 酷睿™ i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T
英特尔® 酷睿™ i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T
英特尔® 酷睿™ i3-9100E/ i3-9100TE/ i3-8100/ i3-8100T
芯片组 英特尔® C246 平台控制器Hub
图像 通过x16 (@ x8 signals) PEG 端口可接独立的 GPU或集成英特尔® UHD graphics 630
内存 4个SODIMM内存插槽，最高可支持128 GB ECC/ non-ECC DDR4 2133 SDRAM
AMT 支持AMT 12.0
TPM 支持TPM 2.0

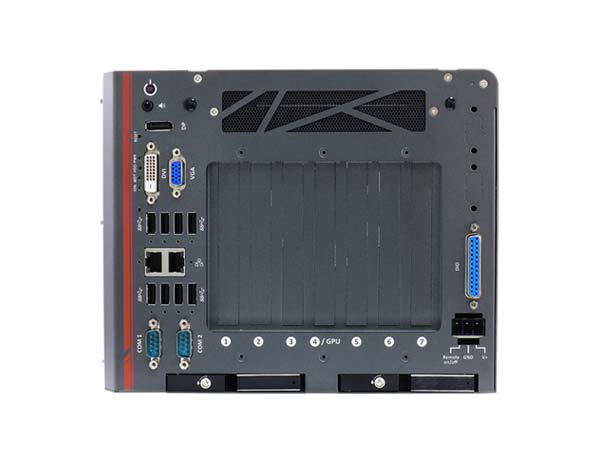

面板接口
以太网 1个采用英特尔® I219-LM 芯片的千兆网口，带锁紧螺丝
1个采用英特尔® I210-IT 芯片的千兆网口，带锁紧螺丝
显示接口 1个VGA 接口，分辨率最高支持1920 x 1200
1个DVI-D 接口，分辨率最高支持1920 x 1200
1个DisplayPort，分辨率最高支持4096 x 2304
串口 2路RS-232/422/485 串口(COM1 /COM2)，可由BIOS 设置
2路RS-232 串口(COM3 /COM4)(可选配)
USB 3.1 4个USB 3.1 Gen2 (10 Gbps) 接口，带锁紧螺丝
4个USB 3.1 Gen1 (5 Gbps) 接口，带锁紧螺丝
USB 2.0 1个USB 2.0 接口（内部使用）
隔离DIO 8通道隔离的DI和8通道隔离的DO
音频接口 1路3.5mm 麦克风输入和扬声器输出
存储接口
SATA 硬盘 2个可热插拔的2.5'' SATA 硬盘/ 固态盘，支持RAID 0/1
M.2 1个M.2 2280 M key 插槽(PCIe Gen3 x4)，支持NVMe SSD或英特尔® 傲腾内存加速器（Optane Memory）技术
mSATA 2个全长mSATA 接口（与mini-PCIe 共用接插件）
内部扩展总线
PCI/PCI Express 2个PCIe x16 插槽@Gen3, 8-lanes
2个PCIe x8 插槽@Gen3, 4-lanes
PCI 3个33MHz/ 32-bit 5V PCI 插槽
M.2 1个M.2 2242 B key 支持双SIM卡模式和选定的M.2 LTE模块
mini-PCIe 2个全长mini PCI Express 插槽，内置SIM 插槽(与mSATA 共用接插件)
电源
直流输入 1个3芯插拔式端子排，供8~35V直流输入
远程控制 1个3芯插拔式端子排用于远程控制
机械规格
尺寸 259 毫米( 宽) x 280 毫米( 深) x 198 毫米( 高)
重量 7kg
安装方式 壁挂安装
环境指标
工作温度 -25°C ~ 60°C 宽温范围下，CPU和GPU能够100%负载运行
存储温度 -40°C ~ 85°C
湿度 10% ~ 90% , 无凝露
振动 运行状态，参照MIL-STD-810G, Method 514.6, Category 4
冲击 运行状态，参照MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC CE/FCC A类，测试标准采用EN 55032 & EN 55024

* 想要在65W CPU 配置下运行i7-9700E 和i7-8700，工作温度最高不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS 中配置CPU 电源，以获得更高的操作温度。
** 想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。

Expansion PCIe Cards:

PCIe-PoE354at PCIe-PoE312M PCIe-PoE550X PCIe-USB381F
PCIe-PoE354at
4-port gigabit 802.3at PoE+ card		 PCIe-PoE312M
4-port gigabit 802.3at PoE+ Card with M12 x-coded Connectors		 PCIe-PoE550X
2-port 10GbE network adapter with IEEE 802.3at PoE+ card		 PCIe-USB381F
8-Port USB 3.1 Gen1 Frame Grabber Expansion Card

订购信息

Nuvo-8034

第八/ 第九代英特尔® 酷睿™ i7 /i5/ i3 强固型嵌入式工控机，提供2个PCIe x16(@ x8 signals)，2个PCIe x8(@ x4 signals) 和3个PCI 扩展槽

可选配件

PA-160W-OW

160W 交流/ 直流电源适配器20V/8A；18AWGx4C/120cm, 接线端子排，运行温度：-30℃至70℃

PA-280W-ET2

280W 交流/ 直流电源适配器24V/11.67A；18AWG/120cm; 接线端子排，运行温度：-30℃至70℃

PA-480W-DIN

480W 交流/ 直流电源适配器(SDR-480-24) DIN-rail 导轨安装, 24V 20A, 90~264V 交流电/127~370V 直流电, 接线端子排，运行温度：-20℃至70℃

Cbl-IDC210F-DB9M-20CM

10Pin 母头到DB9 公头线缆，长度：20CM
