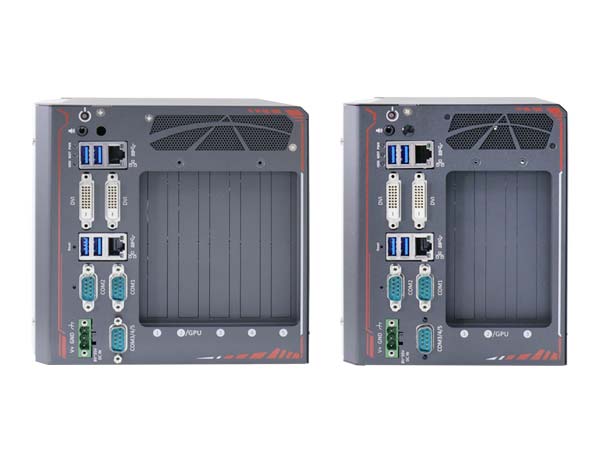

Nuvo-8000系列

第八/第九代英特尔®酷睿™i7/ i5/ i3强固型嵌入式工控机，最多可提供5个PCIe/ PCI插槽

  • 支持第八/第九代英特尔®酷睿™i7/ i5/ i3，奔腾®和赛扬® LGA1151 CPU
  • 最多可提供5个扩展卡槽，包括x16 PCIe，x4 PCIe和PCI插槽
  • 独特的散热设计，支持-25℃至60℃宽温运行
  • 2个千兆以太网口，4个USB 3.1 Gen1端口和5个串口
  • 双DVI显示输出
  • 最多可支持2个2.5" SATA HDD/ SSD的容纳空间和1个mSATA插槽
  • 壁挂安装或机架安装

规格书(PDF)

驱动及手册
在线询价

概述

产品介绍

Nuvo-8000系列是具有高性价比的无风扇嵌入式智能系统，最多可支持5个扩展槽，可替代您原先笨重的壁挂式或机架式安装工控机。Nuvo-8000配备了搭载H310芯片组的第八/第九代英特尔®酷睿™台式机处理器，能提供与传统工控机相同的算力，而其机箱尺寸却比传统工控机紧凑很多，价格也便宜很多。

Nuvo-8000系列下拥有4个产品型号，分别对应了不同的扩展配置。不论是紧凑的3个PCIe扩展槽，还是5个扩展槽（配最多3个PCIe扩展槽或最多4个PCI扩展槽），用户都可以根据自己的需求选择适合其工业自动化或机器视觉应用的工控机。Nuvo-8000前面板I/O端口包括，2个千兆以太网口，4个USB 3.1 Gen1和5个串口，这种前面板出线设计使得机箱在壁挂安装或被安装在一个狭小的箱体内时，也能轻松访问接口。在存储方面，Nuvo-8000系列拥有2个2.5” SATA SSD/ HDD和1个mSATA插槽，可支持各种存储设备。Nuvo-8000还可支持1个125W NVIDIA® GPU，为深度学习应用提供TFLOPS算力。

Nuvo-8000系列是专为满足工业应用需求而设计。Nuvo-8000系列保留了传统工控机的扩展功能，并以超紧凑的外形和工业级可靠性满足各种应用需求。

■

产品规格

Nuvo-8003 Nuvo-8023 Nuvo-8032 Nuvo-8041
系统内核
控制器 支持英特尔® 第八/ 第九代酷睿™ CPU (LGA1151 socket)
- 英特尔® 酷睿™ i7-9700TE/ i7-8700*/ i7-8700T
- 英特尔® 酷睿™ i5-9500TE/ i5-8500*/ i5-8500T
- 英特尔® 酷睿™i3-9100TE/ i3-8100*/ i3-8100T
-英特尔® 奔腾® G5400T (4M Cache, 3.1GHz, 35W TDP)
-英特尔® 赛扬® G4900T (2M Cache, 2.9GhHz, 35W TDP)
芯片组 英特尔® H310平台控制器Hub
图像 集成英特尔® UHD Graphics 630
或通过x16 PEG端口可接独立的125W GPU
内存 1个SODIMM 插槽，最高可支持32 GB DDR4 2666 SDRAM
面板接口
以太网 1个采用英特尔® I219-LM 芯片的千兆以太网口
1个采用英特尔® I210-IT芯片的千兆以太网口
显示接口 2个DVI-D连接器，每个接口分辨率最高支持1920x1200
串口 1路RS-232/ 422/ 485串口(COM1)，可由BIOS设置
1路RS-422/ 485串口(COM2)，可由BIOS设置
3个3线RS-232串口 (COM3/ COM4/ COM5)
USB 4个USB 3.1 Gen1 (5 Gbps) 接口
1个USB 2.0接口，通过A型连接器连接（内部）
2个USB 2.0接口（内部），采用2x8针式接插件
音频接口 1个3.5 mm麦克风输入和扬声器输出
存储接口
SATA硬盘 2个内部的SATA接口，可用于 2.5” 硬盘/固态盘安装
mSATA 1个全长的mSATA 接口（与mini-PCIe共用接插件）
Nuvo-8003 Nuvo-8023 Nuvo-8032 Nuvo-8041
扩展总线
PCI/PCI Express 1x PCIe x16插槽 @Gen3, 16-lanes
1x PCIe x8插槽 @Gen2, 4-lanes
1x PCIe x4插槽 @Gen2, 1-lane 		1x PCIe x16插槽 @Gen3, 16-lanes
1x PCIe x4插槽 @Gen2, 2-lanes
1x PCIe x4插槽 @Gen2, 1-lane 		1x PCIe x16插槽 @Gen3, 16-lanes
1x PCIe x8插槽 @Gen2, 4-lanes
1x PCIe x16插槽 @Gen3, 16-lanes
PCI - 2x 33MHz/ 32-bit 5V PCI插槽 3x 33MHz/ 32-bit 5V PCI插槽 4x 33MHz/ 32-bit 5V PCI插槽
mSATA 1个全长的mSATA插槽（与USB 2.0信号共用）
电源
直流输入 1个3芯插拔式端子排，供8~35V直流输入
机械规格
尺寸 154毫米( 宽) x 235毫米( 深) x 174毫米( 高) 185毫米( 宽) x 235毫米( 深) x 174毫米( 高)
重量 3 Kg 3.6 Kg
安装方式 壁挂安装（标配）
DIN-Rail导轨安装（选配）
上架安装（选配）
环境指标
工作温度 -25°C ~ 60°C
存储温度 -40°C ~ 85°C
湿度 10%~90%，无凝露
EMC CE/FCC类，测试标准采用EN55032 & EN55035

■ 最后修改日期：2020年10月5日
* 由于散热限制，默认情况下，65W CPU配置为以35W模式运行。

订购信息

Nuvo-8003

第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供3个PCIe扩展插槽

Nuvo-8023

第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供3个PCIe和2个PCI扩展插槽

Nuvo-8032

第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供2个PCIe和3个PCI扩展插槽

Nuvo-8041

第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供1个PCIe和4个PCI扩展插槽

可选配件

PA-120W-OW

120W 交流/ 直流电源适配器20V/6A；18AWG/120cm, 接线端子排，运行温度：-30℃至70℃

PA-160W-OW

160W 交流/ 直流电源适配器20V/8A；18AWGx4C/120cm, 接线端子排，运行温度：-30℃至70℃

PA-280W-ET2

280W 交流/ 直流电源适配器24V/11.67A；18AWG/120cm; 接线端子排，运行温度：-30℃至70℃

Fankit-92

风扇组件，92x92x25毫米

Rmkit-Nuvo6000

机架安装组件，可用于Nuvo-6000/ 8000系列
