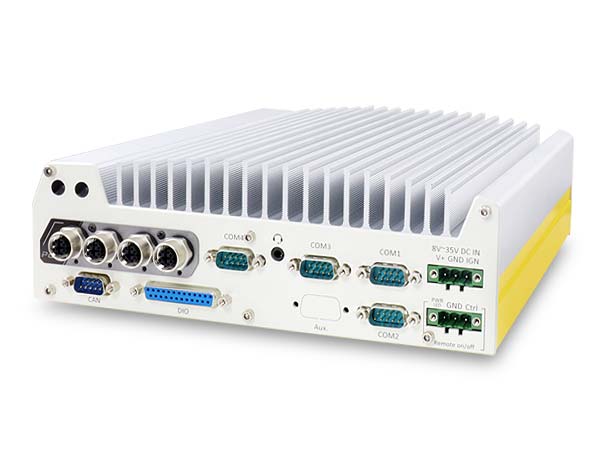

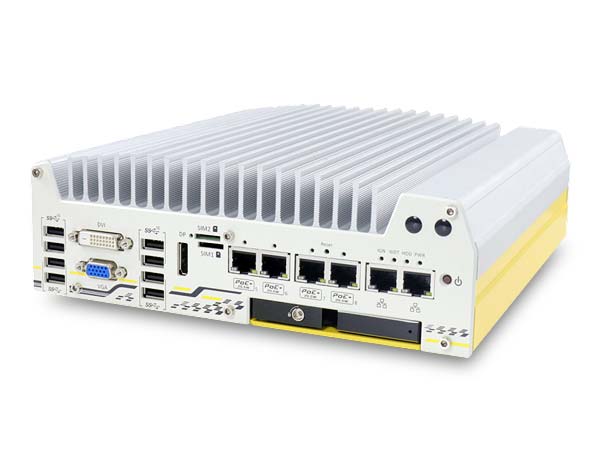

Nuvo-7100VTC系列

第八代/第九代 Intel英特尔®酷睿™ i7/i5/i3无风扇车载工控機，提供4个M12 PoE+网口、DIO，CAN总线，符合EN50155规范并支持硬盘冗余(RAID)

  • 支持第九代/第八代 Intel英特尔® 酷睿™ i7/i5/i3 LGA1151插槽式处理器
  • 提供 4或 8个支持 M12或 RJ45接口的 802.3at PoE+端口
  • 用于车载通信的板载隔离CAN总线
  • 4通道隔离DI及4通道隔离DO
  • 2个 SATA端口，带有一个可热插拔的 HDD托盘，支持RAID 0/1
  • 2个 M.2 B键和 3个全长 mini-PCIe插槽
  • 8~35V宽范围直流输入，内置车载点火控制
  • 通过 E-Mark和 EN 50155铁道车载认证
规格书(PDF)

驱动及手册

在线询价

概述

产品介绍

Nuvo-7100VTC强固型无风扇车载工控机搭载第九代/第八代 Intel英特尔® 酷睿™处理器，具备高达八核/六核架构及支持 64GB DDR4内存，并采用功能导向和高连结性的设计，相较前代宸曜 VTC系列产品提供了更多强大的车载应用。

Nuvo-7100VTC无风扇车载工控机可灵活支持多种周边设备和连接端口。 Nuvo-7100VTC提供 4或 8个 802.3at PoE+供电网口，为外接设备提供达 25W功率；例如带有 M12（x编码连接器）的IP摄像机、以及面板上多个带螺丝安全锁定机制的 I/O端口：如千兆以太网卡，USB3.1 Gen1/ Gen2等，可以确保 Nuvo-7100VTC无风扇车载工控机在冲击/振动环境中仍具有强固的连接性。

对于当代车载应用而言，无线连接至关重要，Nuvo-7100VTC提供您多达 2个 M.2 B Key和 3个全长 mini-PCIe插槽以及和相应的无线模块，可用于3G/ 4G，WIFI，GPS和 CAN模块等进行车载通信。此外，Nuvo-7100VTC无风扇车载工控机还可让您选配一组通过认证的 4G通信模块，可直接与美国着名电信公司进行串联，为您节省建置时间与成本。

更重要的是，Nuvo-7100VTC无风扇车载工控机更集成了CAN总线系统、用于传感器/外部执行控制的隔离式DIO、结合智能点火功率控制和支持 8~35V宽范围的DC直流输入，并通过 E-Mark和 EN 50155铁道车载认证；Nuvo-7100VTC无风扇车载工控机兼具非凡的强固性、满足现代各种交通应用需求，是一款理想的车载解决方案。

■


产品特性

第九代/第八代 Core i处理器

Nuvo-7100VTC系列无风扇车载工控机支持先进的 Intel英特尔® Q370芯片组的第九代/第八代酷睿™处理器，远高于第六代和第七代性能，满足新兴车载应用的高端需求。

第九代/第八代英特尔®酷睿™处理器
宽温度范围操作

Nuvo-7100VTC系列采用被动散热设计，能平均将每个区块的热能传导释放，让 Nuvo-7100VTC车载电脑可在 100% CPU负载下真正实现 -40℃至70℃的宽温度范围操作。

Nuvo-7100VTC in-vehicle fanless computer can truly the wide-temperature range operation from -40℃ to 70℃

产品规格

系统内核
控制器 采用英特尔® 第九代/第八代 CPU (LGA1151 socket, 65W/ 35WTDP)
- 英特尔® 酷睿™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE
- 英特尔® 酷睿™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE
- 英特尔® 酷睿™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE
芯片组 英特尔® Q370平台控制器
图像 集成的英特尔® HD 630图形控制器
内存 带两个SODIMM插槽，最高可支持64GB DDR4 2666/2400 SDRAM
AMT 支持 AMT 12.0
TPM 支持 TPM 2.0
面板接口
以太网 2个千兆以太网口，芯片采用英特尔® I219及I210
PoE+ 4个IEEE 802.3at (25.5W) PoE+千兆以太网口，采用英特尔® I210
- M12 x型接口 (Nuvo-7100VTC)
- RJ45接口 (Nuvo-7104VTC)

8个IEEE 802.3at (25.5W) PoE+千兆以太网卡，采用英特尔® I210
- RJ45接口 (Nuvo-7108VTC)
CAN 1个隔离CAN 2.0接口
隔离DIO 4路隔离 DI及 4路隔离 DO
USB 4个USB 3.1 Gen2 (10Gbps)接口
4个USB 3.1 Gen1 (5Gbps)接口
显示接口 1个VGA接口，支持分辨率1920x1200
1个DVI-D接口，支持分辨率1920x1200
1个DisplayPort接口，支持分辨率4096x2304
串口 2个RS232/422/485口 (COM1/COM2) ，可由BIOS设置
2个RS-232口 (COM3/COM4)
音频接口 1个麦克风输入及1个扬声器输出
存储接口
SATA硬盘 1个可热插拔的硬盘托盘，支持2.5"硬盘/固态盘
1个内置SATA接口，支持2.5"硬盘/固态盘，支持RAID0/1
mSATA 1个全长mSATA口 (与mini-PCIe共用)
M.2 1个M.2 2280 M key插槽 (PCIex4 Gen3)，可连接 NVMe SSD或英特尔® 傲腾(Optane)内存
扩展总线
Mini PCI-E 1个全长 mini-PCIe插槽，配备内部SIM卡(与 mSATA共用)
2个全长 mini-PCIe插槽(仅提供 USB信号)，配备内部 SIM卡槽
M.2 2个M.2 2242 B key插槽，1个提供两个前面板可插拔 SIM卡槽，配合特定 M.2 LTE模块可支持双 SIM模式
电源
直流输入 1个3芯可插拔端子模块，提供8~35V直流输入(IGN/GND/V+)
远端控制及状态输出 1个3芯可插拔端子模块，提供远端控制及电源LED输出
机械规格
尺寸 240 毫米 (宽) x 225 毫米 (深) x 84 毫米 (高)
重量 3.5 Kg
安装方式 减震支架(标配)或 DIN导轨安装(选配)
环境指标
工作温度 -40°C ~ 70°C **
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 IEC61373：2010，类别1，B类主体安装（EN50155的一部分）
冲击 IEC61373：2010，类别1，B类主体安装（EN50155的一部分）
EMC E-Mark，EN 50121（EN 50155 EMC）
CE/FCC A 类，参照 EN 55032 和 EN 55035 标准
■ Date last revised: Apr. 15, 2019
* 想要在65W CPU配置下运行i7-9700E和i7-8700，工作温度最高不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS中配置CPU电源，以获得更高的操作温度。
想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

Nuvo-7100VTC

第九代/第八代 Intel英特尔® 酷睿™无风扇车载工控机，可提供 4个M12 PoE+网口、DIO，CAN总线，符合EN50155规范并支持硬盘冗余(RAID)

Nuvo-7104VTC

第九代/第八代 Intel英特尔® 酷睿™无风扇车载工控机，可提供 4个RJ45 PoE+网口、DIO，CAN总线，符合EN50155规范并支持硬盘冗余(RAID)

Nuvo-7108VTC

第九代/第八代 Intel英特尔® 酷睿™无风扇车载工控机，可提供 8个RJ45 PoE+网口、DIO，CAN总线，符合EN50155规范并支持硬盘冗余(RAID)

选配件

Cbl-M12X8M-RJ45-CAT5e-500CM

M12(8芯X型)转 RJ45，超五类线，长度：500CM

Cbl-M12X8M-RJ45-CAT5e-1000CM

M12(8芯X型)转 RJ45，超五类线，长度：1000CM

PA-120W-OW

120W AC/DC电源适配器20V/6A；18AWG/120cm；电缆端配接线端子模块，工作温度：-30℃ ~ 70℃
