Nuvo-5026E系列

第六代英特尔® 酷睿™ i7/ i5/ i3 无风扇嵌入式计算平台，带双 PCIe 插槽扩展盒，6 个千兆以太网口和 MezIO 扩展接口

第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 35W/ 65W 处理器
双 PCIe x8 插槽，卡式扩展
MezIO 接口，便于功能扩展
强固耐用，支持 -25°C 至 70°C 无风扇宽温运行
6个千兆以太网端口，支持 9.5KB 巨帧
最高可支持 32GB DDR4-2133 SODIMM
兼容2 个支持 RAID 0/1 的2.5" SATA 硬盘/ 固态盘
VGA/ DVI/ DP 三重独立显示屏，支持 4K2K 高清分辨率

规格书(PDF)

驱动及手册

在线询价

产品介绍
详细规格
订购资讯
相容产品
- PB-2500J系列
  强固型工业级基于超级电容的智能备用电源模块
- PCIe-PoE312M
  采用服务器芯片的4口802.3at PoE+千兆以太网卡，支持M12 X编码连接器
- PCIe-PoE354at/352at
  采用服务器芯片的 4端口/ 2端口 PoE+千兆以太网卡
- PCIe-PoE454
  4网口5GBASE-T以太网802.3at PoE+图像采集卡
- PCIe-USB381F
  8口USB3.1 Gen1图像采集扩展卡，板载4个独立的USB控制器

概述

产品介绍

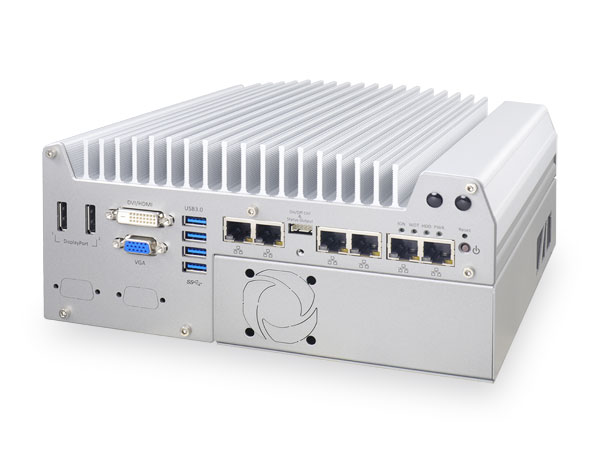

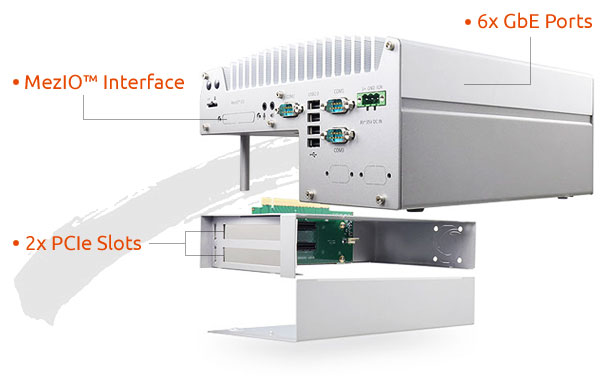

Nuvo-5026E 无风扇嵌入式计算平台是具有双 PCIe 插槽的Nuvo-5000 家族成员。双 PCIe 插槽不但增强了Nuvo-5026E 的扩展能力，同时也保留所有实用功能，如强固性，高效能和多功能性。可扩展性使 Nuvo-5026E 更适应各种应用需求，而卡式扩展盒中的2 个 PCle 插槽更便于 PCIe 卡安装，无需拆卸系统。

Nuvo-5026E 支持 LGA1151 英特尔® 第六代酷睿™处理器。可根据使用者运行环境的性能需求，提供兼容酷睿™ i7 到赛扬® 处理器的选择灵活性。

Nuvo-5026E 无风扇嵌入式计算平台还提供大量的板载 I/O，如6 个千兆以太网口，4 个USB3.1 接口，3 个串口和支持 4K2K 超高清的三重独立显示。此外，Nuvo-5026E 还支持可选配的 MezIO 扩展模块，能进一步提供 11 个串口，10 个千兆以太网口，8 个USB3.1，32路DIO 或点火信号电源控制的系统 I/O 等扩展功能。

Nuvo-5026E 无风扇嵌入式计算平台是一款可扩展且灵活的计算平台，为当今各种新兴工业应用提供多种 I/O 功能，是您应用具高性价比的解决方案！

■ 宸曜科技市场行销部

产品规格

系统内核
控制器	英特尔® 酷睿™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP)* 英特尔® 酷睿™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP)* 英特尔® 酷睿™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)* 英特尔® 奔腾® G4400 (3M Cache, 3.3 GHz, 54W TDP)* 英特尔® 赛扬® G3900 (2M Cache, 2.8 GHz, 51W TDP)* 英特尔® 酷睿™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) 英特尔® 酷睿™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) 英特尔® 酷睿™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) 英特尔® 奔腾® G4400TE (3M Cache, 2.4 GHz, 35W TDP) 英特尔® 赛扬® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
芯片组	英特尔® Q170 平台控制器芯片
图像	集成英特尔® HD 530 或 510 图像控制器 (CPU dependent)
内存	2个SODIMM内存插槽，最高可支持32 GB DDR4-2133 SDRAM
AMT	支持 AMT 11.0
TPM	支持 TPM 2.0

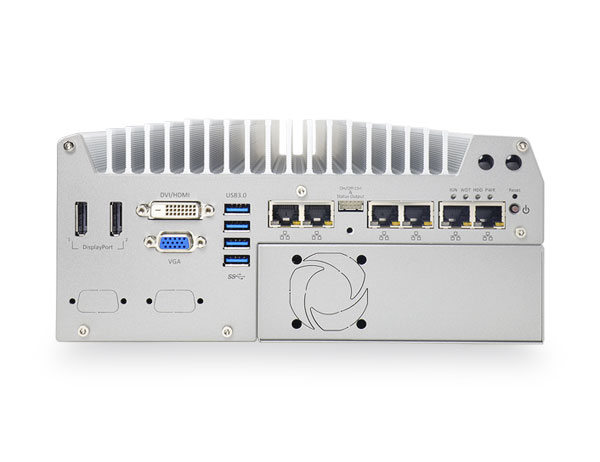

面板接口
以太网	6个千兆网口，1个采用英特尔® i219，5个采用i210芯片
POE+	网口3-6可选配最高支持总计80w的IEEE 802.3at供电
USB	4 个USB 3.1 Gen1 (5 Gbps) 接口，经由XHCI 控制器提供 4 个USB 2.0 接口
显示接口	1 个VGA + DVI-D 接口 2 个DisplayPort 接口，最高可支持4K2K 分辨率

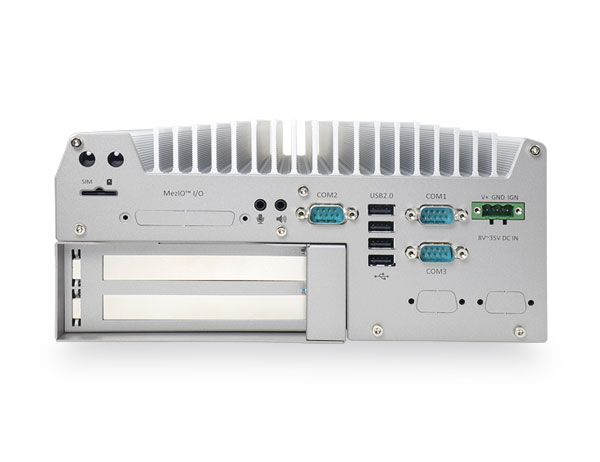

串口	2 个软件可编程的RS-232/422/485 串口(COM1 & COM3) 1 个RS-232 串口(COM2)
音频接口	1 路麦克风输入和1 路扬声器输出

存储接口
SATA硬盘	内置2个SATA接口，可接2.5"硬盘/固态盘，支持RAID 0/ 1
mSATA	1个全长mSATA 接口 (与mini-PCIe共用接插件)

扩展总线/内置接口

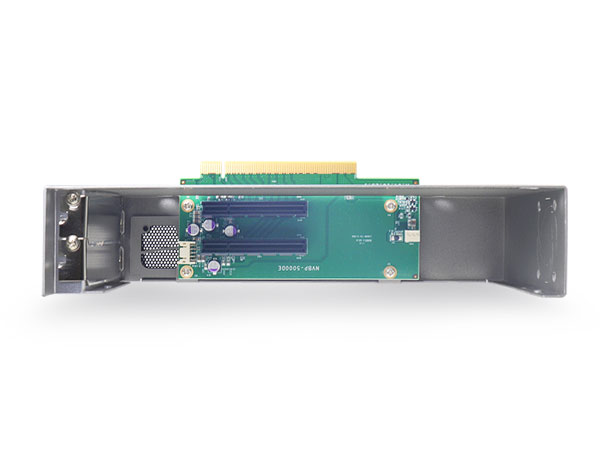

PCI/PCI Express	通过扩展盒提供2 个PCIe x8 插槽@Gen3, 4-lanes PCIe 信号
Mini PCI-E	内置1 个mini PCIe 插槽，提供前面板插拔的SIM 卡槽内置1 个mini PCIe 插槽，提供内部插拔的SIM 卡槽( 与mSATA 共用接插件)
可扩展I/O	1路MezIO™扩展接口，可接宸曜科技MezIO™模块

电源
直流输入	1个3芯插拔式端子排，供8~35V直流输入
远端开关机和状态输出	1个10芯 (2x5)接插件，提供远程开关机控制和状态输出

机械规格
尺寸	240 毫米 (宽) x 225 毫米 (深) x 111 毫米 (高)
重量	3.7 kg (包含CPU、内存和硬盘)
安装方式	通过安装支架壁挂安装(标配)或导轨安装（选配）

环境指标
工作温度	采用i7-6700TE, i5-6500TE, i3-6100TE, 奔腾 G4400TE(35W TDP) -25°C ~ 70°C * 采用i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C / * (配置为35W CPU模式) -25°C ~ 50°C / * (配置为65W/51W CPU模式)
存储温度	-40°C ~ 85°C
湿度	10%~90% , 无凝露
振动	运行状态, 5 Grms, 5-500 Hz, 3 轴 (采用固态硬盘SSD，参照IEC60068-2-64)
冲击	运行状态, 50 Grms, 半正弦曲线11 毫秒时长 (采用固态硬盘SSD，参照 IEC60068-2-27)
EMC	CE/ FCC A类, 测试标准采用 EN 60950, EN55024 & EN55032

* 100%CPU负载采用Passmark® BurnInTest 8.1。想了解更详细的测试条件，请联络宸曜科技。
**想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

Nuvo-5026E

第六代英特尔®酷睿™无风扇嵌入式工控机，带双 PCIe 插槽扩展盒，6x GbE 和 MezIO™ 扩展模组，GbE端口3至端口6可选配 802.3at PoE+

兼容MezIO™ 扩展模块

Neousys宸曜科技的MezIO™接口通过高速连接器提供计算机信号，电源和控制信号，通过连接MezIO™模块，可将宸曜嵌入式系统转变为适用于特定行业应用具备专用I/O接口的嵌入式系统。（如RS-232/422/485，隔离DIO，CAN 总线，点火信号电源控制和DTIO）
(点击此查看宸曜MezIO™扩展模块与各产品兼容表)

选配件

20V, 160W AC/ DC power adapter

DIN导轨安装套件
