Nuvo-9000系列

第12/13/14代英特尔®酷睿™强固型嵌入式计算平台，提供6个2.5G/千兆以太网口，USB 3.2 Type-C口，支持宸曜卡式扩展盒及MezIO™扩展接口

  • 支持英特尔®第12/13/14代酷睿™ 24核/ 32线程 35W/ 65W处理器
  • 支持PCI/ PCIe扩展卡的卡式扩展盒
  • 强固型计算平台，支持-25℃至70℃宽温无风扇运行
  • 最高可支持5个2.5G以太网口和1个千兆以太网口，可选配PoE+，支持9.5KB巨帧
  • 1个USB 3.2 Gen2x2 type-C口和8个USB 3.2/ 2.0 type-A口
  • 支持M.2 Gen4x4 NVMe和2个SATA口
  • 支持MezIO™扩展模块，便于功能扩展
  • 支持VGA/ DVI/ DP三重独立显示，支持4K2K分辨率
UL certification
规格书(PDF)

驱动及手册

在线询价

概述

产品介绍

Nuvo-9000系列是Neousys宸曜科技基于英特尔®第14/第13/第12代 Alder Lake平台的全新强固型嵌入式计算平台。得益于先进的Intel 7工艺，新的酷睿™桌面处理器最高可支持24核32线程，大大提升了计算机性能。结合DDR5内存带宽的增加和PCIe Gen4 NVMe高速磁盘读写，与第10代或第11代平台相比，整个系统能够为用户带来2倍的性能提升。

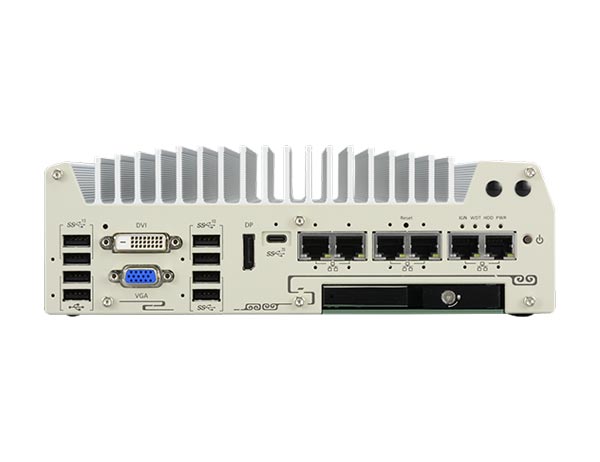

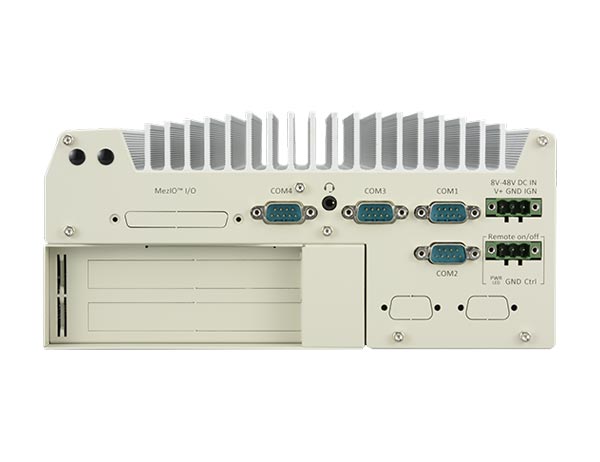

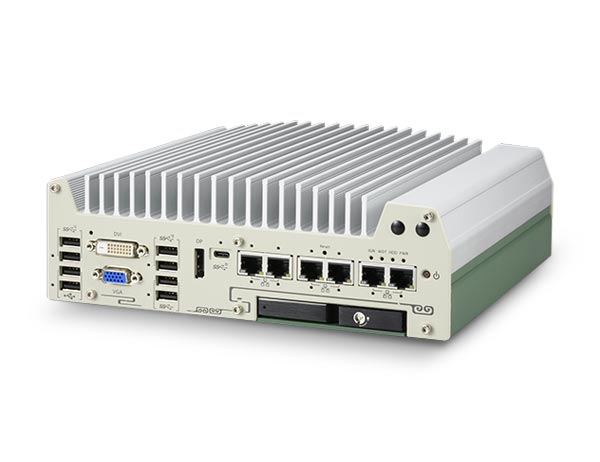

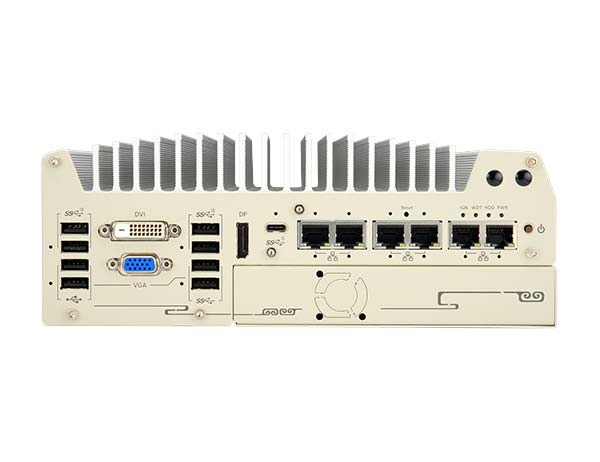

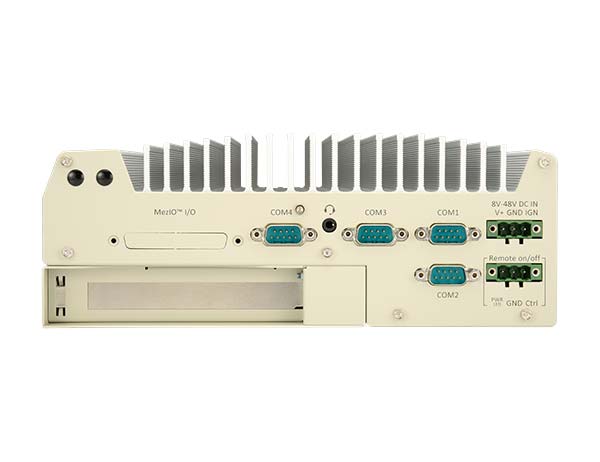

Nuvo-9000系列采用了宸曜先进的卡式扩展盒设计，可通过安装PCIe和PCI扩展卡实现各种功能扩展。Nuvo-9000系列有三种卡式扩展盒选择方案，Nuvo-9000E提供1个x16 Gen3 PCIe插槽，Nuvo-9000DE提供2个x16 PCIe插槽，Nuvo-9000P提供单个PCI插槽。而对于需要更多灵活存储空间的用户，Nuvo-9000LP提供1个2.5”硬盘托架（替代1个卡式扩展盒），用于安装1个可热插拔的2.5”硬盘/固态盘。

Nuvo-9000系列的I/O功能也得到了提升。除了6个支持PoE+ PSE功能的2.5G/千兆以太网口外，Nuvo-9000系列还支持1个USB 3.2 Gen2x2 type-C端口，为与外部设备数据交换提供20 Gbps带宽，以及另外6个USB3.2 type-A端口，用于USB3相机的连接。

Nuvo-9000系列还升级了M.2 Gen4x4插槽，可支持新的NVMe SSD，将磁盘读写速度提高至7000 MB/s。同时，用户还可通过支持PCIe/ PCI扩展卡的卡式扩展盒，MezIO扩展接口和内部mini-PCIe/ M.2接口进行功能扩展。

Neousys宸曜科技的Nuvo-9000系列拥有经现场验证的散热设计，显著的CPU和I/O端口升级，以及多种扩展方案，是满足您各类应用需求的强固型高算力多功能计算平台。

■

产品规格

系统内核
控制器 支持英特尔®第14代酷睿™处理器（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-14900/ i9-14900T
- 英特尔®酷睿™ i7-14700/ i7-14700T
- 英特尔®酷睿™ i5-14500/ i5-14400/ i5-14500T
- 英特尔®酷睿™ i3-14100/ i3-14100T
支持英特尔®第13代酷睿™处理器[1]（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-13900E/ i9-13900TE
- 英特尔®酷睿™ i7-13700E/ i7-13700TE
- 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE
- 英特尔®酷睿™ i3-13100E/ i3-13100TE		 支持英特尔®第12代酷睿™处理器（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-12900E/ i9-12900TE
- 英特尔®酷睿™ i7-12700E/ i7-12700TE
- 英特尔®酷睿™ i5-12500E/ i5-12500TE
- 英特尔®酷睿™ i3-12100E/ i3-12100TE
- 英特尔®奔腾® G7400E/ G7400TE
- 英特尔®赛扬® G6900E/ G6900TE
芯片组 英特尔® Q670E平台控制器hub
图像 集成英特尔® UHD Graphics 770 (32EU)/ 730 (2EU)
内存 两个SODIMM内存插槽，最高可支持64GB DDR5 4800 SDRAM
AMT 支持Intel vPro/ AMT 16.0
TPM 支持dTPM 2.0
面板接口
以太网[2] 1个2.5G以太网口采用I226-IT/ I225-IT芯片，1个千兆以太网口采用I219-LM芯片，带锁紧螺丝（Nuvo-9002E/ P/ DE/ LP）
5个2.5G以太网口采用I226-IT/ I225-IT芯片，1个千兆以太网口采用I219-LM芯片，带锁紧螺丝（Nuvo-9006E/ P/ DE/ LP）
POE+ 网口3~6（2.5G以太网口）可选配最高支持总计100W的IEEE 802.3at PoE+ PSE供电
USB 3.2 1个USB 3.2 Gen2x2(20 Gbps)接口，通过type-C连接器连接，带锁紧螺丝
4个USB 3.2 Gen2x1 (10 Gbps)接口，通过type-A连接器连接
2个USB 3.2 Gen1x1 (5 Gbps)接口，通过type-A连接器连接
USB 2.0 2个USB 2.0接口
显示接口(集成显卡) 1个VGA接口，分辨率最高1920 x 1200
1个DVI-D接口，分辨率最高支持1920 x 1200
1个DisplayPort接口，分辨率最高支持4096 x 2304
串口 2个软件可编程的RS-232/ 422/ 485接口 (COM1/ COM2)
2个RS-232接口 (COM3/ COM4)
音频接口 1路麦克风输入和扬声器输出（3.5mm插孔）
存储接口
SATA硬盘 2个内部SATA口，可接2.5”硬盘/固态盘，支持RAID 0/1 (Nuvo-9000E/ 9000P/ 9000DE)
1个可热插拔的2.5”硬盘托架（可安装7mm硬盘/固态盘），及1个内部2.5” SATA接口（Nuvo-9000LP）
M.2 NVMe 1个M.2 2280 M key NVMe插槽（PCIe Gen4x4），支持NVMe SSD
扩展总线
PCI/ PCI Express 通过扩展盒提供1个PCIe x16插槽@Gen3，8-lanes PCIe信号（Nuvo-9002E/ 9006E）
通过扩展盒提供2个PCIe x16插槽@Gen3，8-lanes PCIe信号（Nuvo-9002DE/ 9006DE）
通过扩展盒提供1个PCI插槽（Nuvo-9002P/ 9006P）
Mini PCI Express 1个全长mini PCIe插槽
M.2 1个M.2 2242/3052 B key插槽，提供SIM卡槽用于安装M.2 5G/ 4G模块
可扩展I/O 1个MezIO™扩展接口，可接宸曜科技MezIO™模块
电源
直流输入 1个3芯插拔式端子排，提供8~48V直流输入
1个3芯插拔式端子排，提供24V直流输入（限UL 系列）
远端控制和LED输出 1个3芯插拔式端子排，提供远程控制和PWR LED输出
机械规格
尺寸 240毫米（宽）x 225毫米（深）x 90毫米（高）（Nuvo-9000E/ P系列）
240毫米（宽）x 225毫米（深）x 110.5毫米（高）（Nuvo-9000DE系列）
240毫米（宽）x 225毫米（深）x 79毫米（高）（Nuvo-9000LP系列）
重量 3.58 kg（Nuvo-9000E/ P系列）/3.89 kg (Nuvo-9000DE系列）
3.36 kg（Nuvo-9000LP系列）
安装方式 壁挂安装（标配）或DIN-rail导轨安装（选配）
环境指标
工作温度 采用35W CPU
-25℃ ~ 70℃[3]

采用65W CPU
-25℃ ~ 70℃[3]/[4]（配置为35W TDP）
-25℃ ~ 50℃[3]/[4]（配置为65W TDP）
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 运行状态，MIL-STD-810H, Method 514.8, Category 4
冲击 运行状态，MIL-STD-810H, Method 516.8, Procedure I
EMC CE/FCC A类，参照EN 55032 & EN 55035
Safety UL 62368-1、IEC62368-1（僅限 UL 系列）

[1]系统可能需要更新 BIOS 才能识别第 13 代处理器。 请联系宸曜科技 了解更多信息。
[2]由于I225-IT规范限制，对于运行2.5G以太网链路速度的系统，请限制操作 温度至 60°C。
[3] 对于零度以下的工作温度，需要宽温 HDD 或固态硬盘 (SSD)。
[4] 对于工作在 65W 模式的 CPU，最高工作温度应限制在 50°C 并进行热节流当持续满载时可能会发生。 用户可以在BIOS中配置CPU功率以允许更高的运行 温度。

订购信息

Nuvo-9002E

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口

Nuvo-9002P

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口

Nuvo-9006E

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口

Nuvo-9006P

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 加固型嵌入式计算机，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口

Nuvo-9002E-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单插槽 PCIe 盒和 MezIO™ 接口及 UL 认证

Nuvo-9002P-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口及 UL 认证

Nuvo-9006E-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固式嵌入式计算机，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单插槽 PCIe 盒和 MezIO™ 接口及 UL 认证

Nuvo-9006P-UL

Intel® 第 13/12 代 Core™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口及 UL 认证

Nuvo-9002DE

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口

Nuvo-9006DE

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口

Nuvo-9002DE-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口以及 UL 认证

Nuvo-9006DE-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口以及 UL 认证

Nuvo-9002LP

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘

Nuvo-9006LP

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘

Nuvo-9002LP-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘及 UL 认证

Nuvo-9006LP-UL

英特尔® 第 14 代/第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘及 UL 认证

可选配PoE+

2.5G以太网口3~6可选配802.3at PoE+ PSE



兼容MezIO™ 扩展模块

Neousys宸曜科技的MezIO™接口通过高速连接器提供计算机信号，电源和控制信号，通过连接MezIO™模块，可将宸曜嵌入式系统转变为适用于特定行业应用具备专用I/O接口的嵌入式系统。（如RS-232/422/485，隔离DIO，CAN 总线，点火信号电源控制和DTIO）
(点击此查看宸曜MezIO™扩展模块与各产品兼容表)


可选配件

DINRAIL-O

用于Nuvo-9000系列的DIN-rail导轨安装组件

Dmpbr-Nuvo5000_7000

用于Nuvo-9000系列的宸曜阻尼支架

Fankit-25

用于1槽卡式扩展盒的风扇组件，25x 25x 10 mm

PA-160W-OW

160W 交流/直流电源适配器，20V/8A；18AWGx4C/120cm，接线端子排，运行温度：-30℃至70℃（推荐用于35W CPU）

PA-280W-ET2

280W 交流/直流电源适配器，24V/11.67A；16AWG/100cm，接线端子排，运行温度：-30℃至60℃（推荐用于65W CPU或选配PoE+功能的35W CPU）
