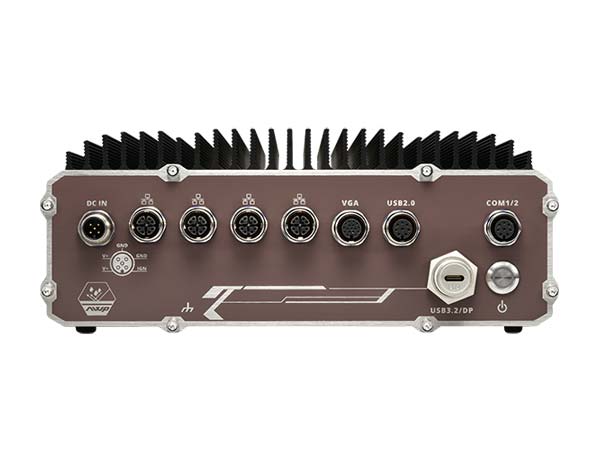

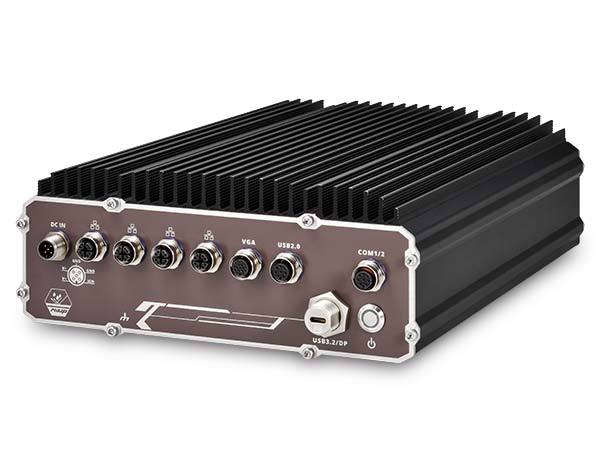

Nuvo-9650AWP系列

价格亲民的IP66防水型计算平台，支持英特尔®第12/ 13/ 14代酷睿™处理器，4个M12 PoE+和双模Type-C DisplayPort/ USB3接口

  • 英特尔®第12/ 13/ 14代酷睿™ 24C/ 32T 35W/ 65W处理器
  • 价格亲民的IP66防水防尘等级设计
  • 最高可支持96GB DDR5 4800 SODIMM
  • -25℃至70℃宽温无风扇运行
  • 3个2.5G以太网口和1个千兆以太网口，通过M12 X编码连接器连接，选配802.3at PoE+功能
  • 1个防水的USB3.2 Type-C接口，支持DisplayPort和USB3.2双输出二选一
  • 8V～48V直流输入，内置点火信号电源控制
Silver Honoree of 2023 Military & Aerospace Electronics Innovators Awards
规格书(PDF)
驱动及手册
在线询价

概述

产品介绍

Nuvo-9650AWP是一款高性价比IP66防水型计算平台，搭载英特尔®第12/ 13/ 14代酷睿™处理器，专为严苛和恶劣的环境应用而设计。Nuvo-9650AWP拥有流线型防水机箱设计，采用标准线缆套件，重新定义强固型计算平台“总拥有成本(TCO)价格亲民”，且机身强固性得到了显著提升，体现在更宽范围的运行温度、防振动和冲击、防尘、有效抵御潮湿和盐碱。

Nuvo-9650AWP配备了可满足通用需求的丰富I/O接口功能，包括多个2.5G以太网口/千兆以太网口，USB 2.0接口，隔离的RS-232和RS-422/ 485接口，全部采用防水的M12连接器连接。Nuvo-9650AWP还配备了1个特制的防水Type-C连接器支持Type-C双模式二选一，或者也可以通过1个Type-C集线器同时实现5 Gbps USB3数据传输速率和4K DisplayPort显示输出。不仅如此，Nuvo-9650AWP还配备了8～48V宽范围直流输入和点火信号电源控制，并符合MIL-STD-810H车载安装振动/冲击标准，可用于采矿卡车和农业车辆上。

Nuvo-9650AWP在嵌入式计算平台中集成了IP66防水性能，打破了传统嵌入式工控机对于暴露在多尘土飞扬和液体环境中会产生顾虑的应用环境限制。Nuvo-9650AWP兼具“亲民的价格”和防水设计，为预算紧张的项目进一步缩小了总拥有成本(TCO)的差距，在强固性和成本之间达到了恰到好处的平衡，定义了一个新的嵌入式计算平台品类。

■

产品规格

系统内核
控制器 支持英特尔®第14代酷睿™处理器（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-14900/ i9-14900T
- 英特尔®酷睿™ i7-14700/ i7-14700T
- 英特尔®酷睿™ i5-14500/ i5-14400/ i5-14500T
- 英特尔®酷睿™ i3-14100/ i3-14100T
支持英特尔®第13代酷睿™处理器[1]（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-13900E/ i9-13900TE
- 英特尔®酷睿™ i7-13700E/ i7-13700TE
- 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE
- 英特尔®酷睿™ i3-13100E/ i3-13100TE		 支持英特尔®第12代酷睿™处理器（LGA1700插槽，35W/ 65W TDP）
- 英特尔®酷睿™ i9-12900E/ i9-12900TE
- 英特尔®酷睿™ i7-12700E/ i7-12700TE
- 英特尔®酷睿™ i5-12500E/ i5-12500TE
- 英特尔®酷睿™ i3-12100E/ i3-12100TE
- 英特尔®奔腾® G7400E/ G7400TE
- 英特尔®赛扬® G6900E/ G6900TE
芯片组 英特尔® H610E平台控制器hub
图像 集成英特尔® UHD Graphics 770 (32EU) / 730 (24EU)
内存 2个SODIMM插槽，最高可支持96 GB DDR5 4800 SDRAM
TPM 支持dTPM 2.0
面板接口
以太网 1个千兆以太网口采用英特尔® I219-LM芯片（通过M12 X编码连接器连接）
3个2.5G以太网口采用英特尔® I226-IT芯片（通过M12 X编码连接器连接）
PoE+ 4个2.5G以太网口/千兆以太网口可选配最高支持总计100W的IEEE 802.3at PoE+ PSE供电
USB 3.2 1个USB 3.2 Gen1 (5 Gbps) 接口，采用Type-C防水连接器
1个预留的USB 3.2 Gen1 type-A连接器（后面板）
USB 2.0 2个USB 2.0接口（通过M12 A编码连接器连接）
1个USB 2.0（内部）
显示接口
（集成显卡）		 1个DisplayPort接口，采用Type-C防水连接器，分辨率最高支持4096 x 2304
1个VGA，采用M12 A编码连接器，分辨率最高支持1920 x 1200
1个预留的DisplayPort接口，分辨率最高支持4096 x 2304（后面板）
串口 1个隔离的RS-232接口 (COM1)
1个隔离的RS-422/ 485接口 (COM2)，通过M12 A编码8-pin连接器连接
存储接口
SATA HDD 2个内部SATA接口用于安装2.5" 硬盘/固态盘
M.2 1个M.2 2280 M key插槽 (PCIe Gen4 x4) ，支持NVMe SSD
内部扩展总线
Mini-PCIe 2个全长mini PCI Express 插槽 (PCIe + USB2)
M.2 B key 1个M.2 2242/ 3052 B key插槽，提供SIM卡槽用于安装M.2 5G/ 4G模块
电源
直流输入 8V至48V直流输入，内置点火信号电源控制
机械规格
尺寸 225毫米（宽）x 286毫米（深）x 90毫米（高）
重量 5.25 kg
安装方式 壁挂安装（选配）
环境指标
工作温度 采用35W CPU
-25℃ ~ 70℃*
采用65W CPU
-25℃ ~ 70℃*（配置为35W TDP模式）
-25℃ ~ 50℃*（配置为65W TDP模式）
存储温度 -40℃ ~ 85℃
湿度 10%~90% , 无凝露
振动 MIL-STD-810H, Method 514.8, Category 4
冲击 MIL-STD-810H, Method 516.8, Procedure I
EMC CE/FCC A类，参照EN 55032 & EN 55035

* 想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

Nuvo-9650AWP

价格亲民的IP66防水型计算平台，支持英特尔®第12/ 13/ 14代酷睿™处理器，提供4个2.5G以太网口/千兆以太网口和USB3.2 Type-C接口，支持DP显示

Nuvo-9650AWP-PoE

价格亲民的IP66防水型计算平台，支持英特尔®第12/ 13/ 14代酷睿™处理器，提供4个M12 PoE+网口和USB3.2 Type-C接口，支持DP显示


可选配件

PA-60W-OW

60W交流/直流电源适配器，12V, 5A 直流输出, 接线端子排，运行温度：-30℃至70℃

PA-280W-CW6P-2P

280W AC-DC电源适配器24V 11.67A，85~264VAC，-30～+70℃，带晶圆FML6P至2P AWP/ SEMIL终端电缆（建议用于65W CPU或35W CPU，选配PoE+）

Cblkit-M12-Nuvo-9650AWP

Nuvo-9650AWP M12线缆套件，包含4个Cbl-M12X8M-RJ45F-100CM，1个Cbl-M12A8M-2U2TA-180CM1，1个Cbl-M12A17M-VGA-180CM2，1个 Cbl-M12A8M-2DB9M-180CM，1个Cbl-M12A5F-OW3-180CM

Cblkit-M12-Nuvo-9650AWP-PoE

Nuvo-9650AWP-PoE M12线缆套件，包含4个Cbl-M12X8M-RJ45F-100CM，1个Cbl-M12A8M-2U2TA-180CM1，1个Cbl-M12A17M-VGA-180CM2，1个Cbl-M12A8M-2DB9M-180CM，1个Cbl-M12L5F-OW5-180CM

Cbl-TpCPlug-DPM-1M

TypeC公插头到DP公电缆，长度：1M

Cbl-TpCPlug-U3TA-50CM

TypeC公插头到USB3.0 Type-A FML，长度：50CM

Cbl-TpCPlug-U3TC-50CM

防水型TypeC公插头到USB Type-C FML线缆，长度：50CM

Wmkit-Nuvo9650AWP

用于Nuvo-9650AWP的壁挂架组件
