概述
产品介绍

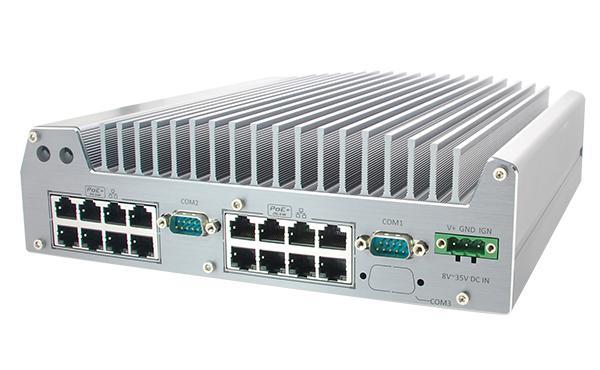

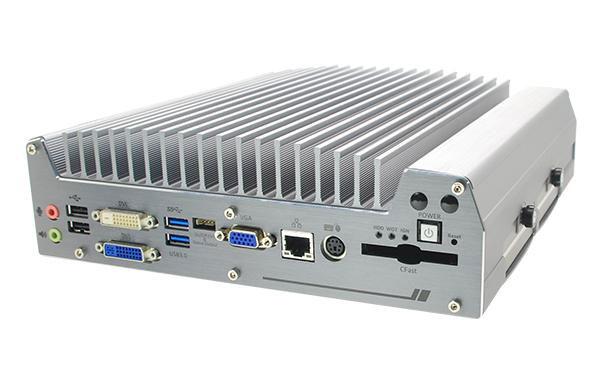

Nuvo-3616VR是集成16个PoE+网口、第三代 Intel英特尔®酷睿™ i7 CPU和 RAID功能的紧凑型无风扇监控平台。它被设计用来满足固定或移动式监控系统的需求，Nuvo-3616VR无风扇监控平台不只适用于视频录像，而且足以满足高端视频分析的应用。
传统的监控系统采用网络视频录像(NVR)连接网络像机，并把视频流存储到它的磁盘阵列上。和 NVR类似，Nuvo-3616VR监控平台提供了16路PoE+网口并内置硬盘阵列以方便视频录像。每个网口符合802.3at PoE+规范，可以推进25.5W的电源，足以给柱形(bullet)像机, 球形(dome)像机或带云台(PTZ，Pan/Tilt/Zoom)像机供电。Nuvo-3616VR还提供4个硬盘RAID功能，最高可提供8TB存储能力。 不同于市售的标准NVR，Nuvo-3616VR配备了1颗4核i7 CPU，可提供超强的计算性能，为高端视频分析算法提供了便利。
Nuvo-3616VR继承了宸曜科技的成熟的无风扇架构，可以确保宽温工作。4颗2.5”硬盘中的2颗配备了宸曜科技易于更换的硬盘托架，使得硬盘/SSD更换变得非常容易。 Nuvo-3616VR的电源被设计成8~35V宽范围输入，还配备了点火信号电源控制功能，便于固定或车载应用。结合多个PoE+网口、RAID存储和超强的计算能力，Nuvo-3616VR开创了安防监控应用的新时代！
■ 宸曜科技市场行销部
产品特性
16个802.3at PoE+网口
连接像机进行视频捕捉是监控系统的基础。 Nuvo-3616VR无风扇监控平台提供了16个802.3at PoE+网口以连接网络像机。 每个网口可以提供25.5W的电源，足以给大功率带云台(PTZ, Pan-Tilt-Zoom)像机供电。 由于只用1根网线即可同时让像机传输数据及供电，考虑到一个监控系统可以最多支持16个像机，这大大降低了布线成本。
内置4个硬盘接口，可支持RAID

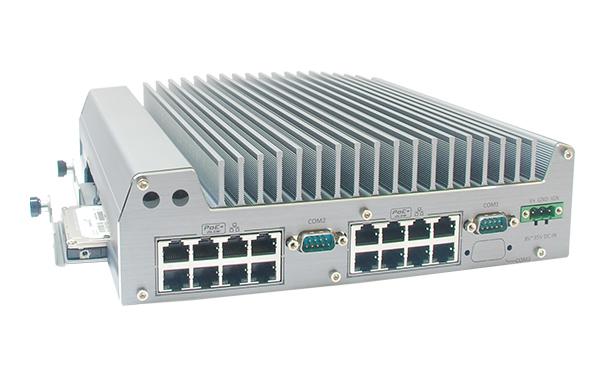

对16颗网络像机视频流的存储需要高吞吐量和很大的存储容量。 因此Nuvo-3616VR提供了4硬盘RAID 0/1/5/10的存储功能，最多可支持 1GB/s的硬盘存储速率及8TB的存储容量。不仅如此，4颗硬盘中的2个配备了易于更换的硬盘托架，方便客户在几秒钟内就可以快速更换硬盘/固态盘(SSD)。
8~35V直流输入及点火信号电源控制
Nuvo-3616VR被设计成既可以作为固定监控站使用也可以在移动监控中使用。因此我们集成了许多相应的规格，比如：8~35V宽范围电源输入，点火信号电源控制，电源浪涌保护，以及减震支架。这些特性使得Nuvo-3616VR不只胜任固定安装，也同样胜务车载使用。
第三代 Intel英特尔®酷睿™ i7四核 CPU可应用在视频分析
视频分析是现代监控系统的新兴需求，它要求系统对视频流实时分析/发出警报。 除了PoE+和RAID这些特性之外，Nuvo-3616VR还配置了第三代 Intel英特尔®酷睿™ i7四核处理器， 可以提供卓越的计算能力，以因应复杂的视频分析算法(例如人脸视别)。这使得 Nuvo-3616VR无风扇监控平台可以适用于各种结合视频捕捉/视频流盘以及先进的视频分析等应用。
典型应用
![移动监控系统]()
1.移动监控系统
![固定监控系统]()
2.固定监控系统
产品规格
| 系统内核 |
| 处理器 |
Intel® 酷睿™ i7-3610QE (2.3/3.3 GHz, 6 MB缓存)
Intel® 酷睿™ i5-3610ME (2.7/3.3 GHz, 3 MB 缓存) |
| 芯片组 |
Intel® QM77 Platform controller Hub支持AMT及RAID |
| 显示 |
集成的Intel® HD display 4000 控制器 |
| 内存 |
2个204芯 SO-DIMM插槽
最多可支持 16 GB DDR3 1333/1600 MHz SDRAM |
| 接口 |
| 网络 |
1个千兆以太网口采用Intel® 82579LM |
POE
(Nuvo-3616VR) |
16个IEEE 802.3at (25.5W) PoE+网口，支持每个网口独立开/关控制， 16个网口合计功耗最高160W |
POE
(Nuvo-3608VR) |
8个IEEE 802.3at (25.5W) PoE+网口，支持每个网口独立开/关控制， 8个网口合计功耗最高80W |
| 显示接口 |
1个DB-15接插件，供模拟RGB输出，分辨率最高支持2048x1536
2个DVI-D接插件，供DVI输出，
分辨率最高支持1920x1080
(支持双显示独立输出) |
| USB |
2个USB 3.0口和2个USB 2.0口 |
| 串口 |
2个可编程设置的RS-232/422/485串口
(COM1 & COM2) |
| 键盘/鼠标 |
1个6芯mini-DIN接插件供PS/2键盘/鼠标连接 |
| 音频接口 |
1个麦克风输入及扬声器输出 |
| 存储接口 |
| SATA 硬盘 |
4个内置SATA 口，可安装2.5”笔记本硬盘/固态盘(SSD)，可支持RAID 0/1/5/10 |
| CFast |
1个CFast插槽 |
| 扩展总线 |
| Mini PCI-E |
1个内置mini PCIe插槽，配USIM卡插槽
1个内置mini PCIe插槽 |
| 电源 & 点火信号电源控制 |
| 直流输入 |
1个3芯可插拔端子模块供8~35V 直流输入 (供直接直流接线) |
| 点火信号电源控制 |
点火信号电源控制，含可配置的开/关延时 (V+/GND/IGN) |
| 远程控制及状态输出 |
1个10芯(2x5)接插件，供远程开/关机控制输入及状态LED输出 |
| 机械规格 |
| 外形尺寸 |
240 毫米 (宽) x 255 毫米 (深) x 70 毫米 (高) |
| 重量 |
5.0 公斤 |
| 安装方式 |
上架安装(标配) |
| 环境指标 |
| 工作温度 |
-25°C ~ 60°C */** |
| 存储温度 |
-40°C ~ 85°C |
| 湿度 |
10%~90% , 无凝露 |
| 振动 |
运行, 5 Grms, 5-500 Hz, 3 轴(w/ 固态盘(SSD), 参照 IEC60068-2-64) |
| 冲击 |
运行, 50 Grms, 半正弦 11 毫秒 (w/ 固态盘(SSD), 参照 IEC60068-2-27) |
| 电磁兼容(EMC) |
CE/FCC Class A, 参照 EN 55022 & EN 55024 |
*100% CPU负载采用Intel® 热分析工具。想了解更详细的测试条件，请联络宸曜科技。
**想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。
Nuvo-3616VR-I7QC
第三代 Intel英特尔®酷睿™i7-3610QE无风扇监控平台，含16个PoE+网口和4个支持RAID的硬盘接口
Nuvo-3616VR-I5DC
第三代 Intel英特尔®酷睿™i5-3610ME无风扇监控平台，含16个PoE+网口和4个支持RAID的硬盘接口
Nuvo-3608VR-I7QC
第三代 Intel英特尔®酷睿™i7-3610QE无风扇监控平台，含8个PoE+网口和4个支持RAID的硬盘接口
Nuvo-3608VR-I5DC
第三代 Intel英特尔®酷睿™i5-3610ME无风扇监控平台，含8个PoE+网口和4个支持RAID的硬盘接口
附件
280 W 交流/直流电源适配器
