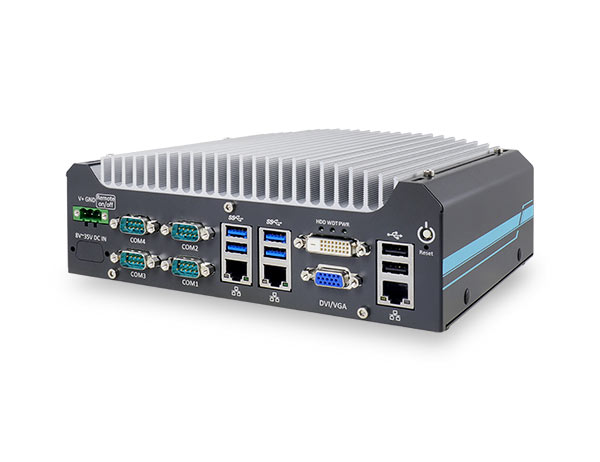

Nuvo-5501系列

第六代英特尔® 酷睿™ i7/ i5/ i3 紧凑型无风扇嵌入式计算平台，提供3 个千兆以太网口

221 x 173 x 76mm的紧凑型尺寸设计
支持第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 插槽处理器
强固型，支持 -25℃至 70℃的宽温范围无风扇运行
3 个千兆以太网口和 4 个 USB 3.1 接口
2 个 RS-232/ 422/ 485 接口和 2 个 RS-232 接口
VGA + DVI 双显示输出
兼容1 个 3.5'' 硬盘或 2.5'' 硬盘/ 固态盘
可选配的隔离 8 通道 DI 和隔离 8 通道 DO

规格书(PDF)

驱动及手册

在线询价

产品介绍
详细规格
订购资讯

概述

产品介绍

Neousys 宸曜科技Nuvo-5501 无风扇嵌入式计算平台采用紧凑型尺寸设计，可节省成本和空间，并支持第六代英特尔® Skylake 平台，能在严苛环境下提供高性能和可靠的操作。Nuvo-5501 的 LGA1151 插槽接口让用户能够灵活地以 35W CPU 功率的规格在第六代英特尔®酷睿™ i 至赛扬® 系列处理器中自由选择，以满足各种应用需求。

Nuvo-5501 紧凑型无风扇工业计算平台支持Skylake LGA1151 插槽接口CPU，尺寸仅 221 x 173 x 76mm，易于在有限空间内部署。即使在紧凑的机箱设计中，Nuvo-5501 仍具有丰富的面板接口，包括3 个千兆以太网口，4 个 USB 3.1 接口和 4 个串口；除此之外，Nuvo-5501 仍保有足够的空间可安装3.5 英寸的 HDD，可兼容大存储容量。

Neousys 宸曜 Nuvo-5501 紧凑型无风扇工业计算平台提供了高性价比解决方案，不仅保有完整性能和可靠性，更足以成为各种工业级强固应用的理想嵌入式计算平台。

■ 宸曜科技市场行销部

产品规格

系统内核
控制器	支持以下CPU - 英特尔® 酷睿™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) - 英特尔®酷睿™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) - 英特尔®酷睿™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) - 英特尔®奔腾® G4400TE (3M Cache, 2.4 GHz, 35W TDP) - 英特尔®赛扬® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
芯片组	英特尔® H110 平台控制器芯片
图像	集成英特尔® HD 530/510 图像控制器
内存	1个SO-DIMM内存插槽，最高可支持16GB DDR4-2133

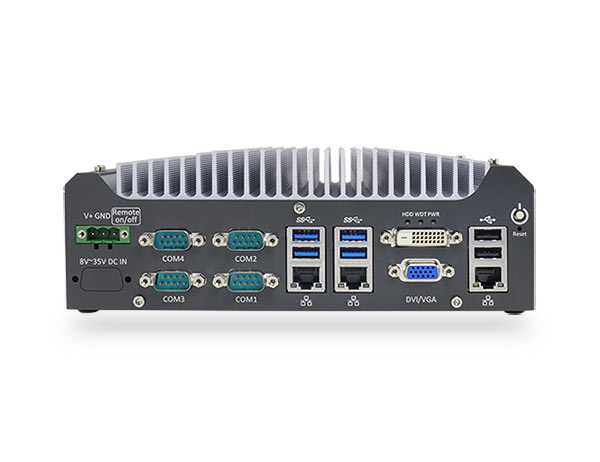

面板接口
以太网	1个采用英特尔®I219-LM芯片的千兆以太网口 2个采用英特尔®I210-IT芯片的千兆以太网口
显示接口	1个 VGA 接插件 1个DVI-D接插件
串口	2 个软件可编程的RS-232/ 422/ 485 串口 2 个RS-232 串口
USB	4 个USB 3.1 Gen1 (5 Gbps) 接口 2 个USB 2.0 接口
隔离DIO	8路隔离DI 和8路隔离DO （可选）

存储接口
SATA硬盘	内置1个SATA口，可接 3.5“ 硬盘或 2.5” 硬盘/ 固态盘
mSATA	1个全长 mSATA 接口

扩展总线/内置接口
mini-PCIe	1个全长mini PCIe插槽
M.2	配备1个M.2 B key 接口，可支持3G/4G模块（并提供SIM卡插槽）
USB	内置1个USB2.0接口
远端开关机和状态输出	1个 2x6芯 2.0mm连接头的接插件，提供远程开关机控制和状态输出

电源
直流输入	1个3芯插拔式端子排，供 8~35 V直流输入

机械规格
尺寸	221 毫米(宽) x 173 毫米 (深) x 76.2 毫米 (高)
重量	2.8 Kg (包含CPU、内存和硬盘)
安装方式	壁挂安装（标配）或导轨安装（选配）

环境指标
工作温度	-25°C ~ 70°C /*
存储温度	-40°C ~ 85°C
湿度	10%~90% , 无凝露
冲击	运行状态, 50 Grms, 半正弦曲线11毫秒时长(采用固态硬盘SSD, 参照 IEC60068-2-27)
振动	运行状态, 5 Grms, 5-500 Hz, 3轴 (采用固态盘SSD, 参照IEC60068-2-64)
EMC认证	CE/FCC A类, 测试标准采用 EN 55022, EN55032 和 EN 55024

* 100% CPU负载采用Passmark® BurnInTest 8.1。想了解更详细的测试条件，请联络宸曜科技。
**想要在零下温度运行，需要宽温硬盘或固态硬盘。

订购信息

Nuvo-5501

第六代 Intel英特尔®酷睿™ i7/i5/i3紧凑型无风扇嵌入式工控机，采用3xGbE

Nuvo-5501-DIO

第六代 Intel英特尔®酷睿™ i7/i5/i3紧凑型无风扇嵌入式工控机，带隔离的DIO和3x GbE

可选配件

DIN导轨安装套件

120W AC/DC 电源适配器

產品特點(圖片旁)	221 x 173 x 76mm的紧凑型尺寸设计支持第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 插槽处理器强固型，支持 -25℃至 70℃的宽温范围无风扇运行 3 个千兆以太网口和 4 个 USB 3.1 接口 2 个 RS-232/ 422/ 485 接口和 2 个 RS-232 接口 VGA + DVI 双显示输出兼容1 个 3.5'' 硬盘或 2.5'' 硬盘/ 固态盘可选配的隔离 8 通道 DI 和隔离 8 通道 DO
產品子標題(標題下方)	第六代英特尔® 酷睿™ i7/ i5/ i3 紧凑型无风扇嵌入式计算平台，提供3 个千兆以太网口
產品型錄	规格书(PDF)
產品下載	驱动及手册
是否可被比較	是
尺寸	221 x 173 x 76 mm
重量	2.8 kg (incl. CPU, memory and HDD)
Chassis Construction	Aluminum alloy with heavy duty metal
控制器	Supports following CPUs Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
芯片组	Intel® H110 platform controller hub
图像	Integrated Intel® HD 530/510 controller
内存	Up to 16GB DDR4-2133 (single SO-DIMM)
PoE+接口	-
Ethernet	1x Gigabit Ethernet port (via Intel I219-LM) 2x Gigabit Ethernet port (via Intel I210-IT)
显示接口	1x VGA connector for VGA output 1x DVI-D connector for DVI/ HDMI output
串口	2x software-programmable RS-232/ 422/ 485 ports 2x RS-232 ports
音频接口	-
Digital I/O	-
SATA接口	1x internal SATA port for 3.5” HDD or 2.5” HDD/ SSD
mSATA/eSATA	1x full-size mSATA socket
Cfast	-
CompactFlash	-
Mini PCI-E	1x full-size mini PCI Express socket
MezIO™	-
PCI/PCI Express	-
直流输入	1x 3-pin pluggable terminal block for 8~35 VDC power input
Power consumpution	-
Ignition Control	-
运行温度	-25°C ~ 70°C
Certification	CE/FCC Class A, according to EN 55022 &EN 55024
USB	4个USB3.0 接口 2个USB2.0 接口
SIM	支持
M.2	配备1个M.2 B key 接口，可支持3G/4G模块（并提供SIM卡插槽）

產品特點(圖片旁)	221 x 173 x 76mm的紧凑型尺寸设计支持第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 插槽处理器强固型，支持 -25℃至 70℃的宽温范围无风扇运行 3 个千兆以太网口和 4 个 USB 3.1 接口 2 个 RS-232/ 422/ 485 接口和 2 个 RS-232 接口 VGA + DVI 双显示输出兼容1 个 3.5'' 硬盘或 2.5'' 硬盘/ 固态盘可选配的隔离 8 通道 DI 和隔离 8 通道 DO
產品子標題(標題下方)	第六代英特尔® 酷睿™ i7/ i5/ i3 紧凑型无风扇嵌入式计算平台，提供3 个千兆以太网口
產品型錄	规格书(PDF)
產品下載	驱动及手册
是否可被比較	是
尺寸	221 x 173 x 76 mm
重量	2.8 kg (incl. CPU, memory and HDD)
Chassis Construction	Aluminum alloy with heavy duty metal
控制器	Supports following CPUs Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
芯片组	Intel® H110 platform controller hub
图像	Integrated Intel® HD 530/510 controller
内存	Up to 16GB DDR4-2133 (single SO-DIMM)
PoE+接口	-
Ethernet	1x Gigabit Ethernet port (via Intel I219-LM) 2x Gigabit Ethernet port (via Intel I210-IT)
显示接口	1x VGA connector for VGA output 1x DVI-D connector for DVI/ HDMI output
串口	2x software-programmable RS-232/ 422/ 485 ports 2x RS-232 ports
音频接口	-
Digital I/O	-
SATA接口	1x internal SATA port for 3.5” HDD or 2.5” HDD/ SSD
mSATA/eSATA	1x full-size mSATA socket
Cfast	-
CompactFlash	-
Mini PCI-E	1x full-size mini PCI Express socket
MezIO™	-
PCI/PCI Express	-
直流输入	1x 3-pin pluggable terminal block for 8~35 VDC power input
Power consumpution	-
Ignition Control	-
运行温度	-25°C ~ 70°C
Certification	CE/FCC Class A, according to EN 55022 &EN 55024
USB	4个USB3.0 接口 2个USB2.0 接口
SIM	支持
M.2	配备1个M.2 B key 接口，可支持3G/4G模块（并提供SIM卡插槽）

產品特點(圖片旁)	221 x 173 x 76mm的紧凑型尺寸设计支持第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 插槽处理器强固型，支持 -25℃至 70℃的宽温范围无风扇运行 3 个千兆以太网口和 4 个 USB 3.1 接口 2 个 RS-232/ 422/ 485 接口和 2 个 RS-232 接口 VGA + DVI 双显示输出兼容1 个 3.5'' 硬盘或 2.5'' 硬盘/ 固态盘可选配的隔离 8 通道 DI 和隔离 8 通道 DO
產品子標題(標題下方)	第六代英特尔® 酷睿™ i7/ i5/ i3 紧凑型无风扇嵌入式计算平台，提供3 个千兆以太网口
產品型錄	规格书(PDF)
產品下載	驱动及手册
是否可被比較	是
尺寸	221 x 173 x 76 mm
重量	2.8 kg (incl. CPU, memory and HDD)
Chassis Construction	Aluminum alloy with heavy duty metal
控制器	Supports following CPUs Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
芯片组	Intel® H110 platform controller hub
图像	Integrated Intel® HD 530/510 controller
内存	Up to 16GB DDR4-2133 (single SO-DIMM)
PoE+接口	-
Ethernet	1x Gigabit Ethernet port (via Intel I219-LM) 2x Gigabit Ethernet port (via Intel I210-IT)
显示接口	1x VGA connector for VGA output 1x DVI-D connector for DVI/ HDMI output
串口	2x software-programmable RS-232/ 422/ 485 ports 2x RS-232 ports
音频接口	-
Digital I/O	-
SATA接口	1x internal SATA port for 3.5” HDD or 2.5” HDD/ SSD
mSATA/eSATA	1x full-size mSATA socket
Cfast	-
CompactFlash	-
Mini PCI-E	1x full-size mini PCI Express socket
MezIO™	-
PCI/PCI Express	-
直流输入	1x 3-pin pluggable terminal block for 8~35 VDC power input
Power consumpution	-
Ignition Control	-
运行温度	-25°C ~ 70°C
Certification	CE/FCC Class A, according to EN 55022 &EN 55024
USB	4个USB3.0 接口 2个USB2.0 接口
SIM	支持
M.2	配备1个M.2 B key 接口，可支持3G/4G模块（并提供SIM卡插槽）
