PCIe-PoE2+/PoE4+ (EOL)

2/4端口 x4 PCIe PoE千兆以太网图像采集卡

  • 采用PCI Express® X4接口，可支持总计1GB/s的传输带宽
  • 可支持4路(PoE4+)或者2路(PoE2+)独立千兆以太网口
  • 符合IEEE 802.3af规范，每个网口可提供15.4W电源
  • 支持9kB巨帧(jumbo frame)及链路聚合(link aggregation)
  • PCIe-PoE2+无需外接12 V直流供电输入

规格书(PDF)

驱动及手册


给敬爱的客户：请注意，此产品已停产。 如需推荐的替代产品，请参阅以下链接 »

概述

产品介绍

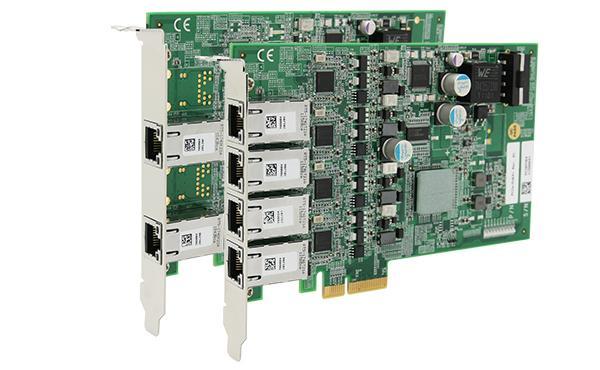

宸曜科技PCIe-PoE2+及PCIe-PoE4+是基于PCI Express®的带网络供电功能(PoE)功能的千兆以太网图像采集卡，PoE(以太网供电)技术可以利用标准网线，在传输数据的同时给设备供电，PCIe-PoE2+可提供2个基于Intel® 82574L网络芯片的独立PoE端口，PCIe-PoE4+可提供4个。

PCIe-PoE2+和PCIe-PoE2+专为PoE摄像头设计，采用5类线或超5类线，每个PoE端口可提供15.4W的电能以及1GB/s的带宽，传输距离最远可达100米，它可以支持9kB巨帧(jumbo frame)以及链路聚合(link aggregation)技术，当连续接收大量图像数据时性能优异，为了方便用户，PCIe-PoE2+可以从PCI-E总线直接供电，不必另外连接12V直流电源。

采用PoE技术可以通过节省电源线来大大降低安装和维护成本。结合了PoE功能与千兆以太网带宽，PCIe-PoE2+和PCIe-PoE4+是您视频应用的理想选择！

■

产品规格

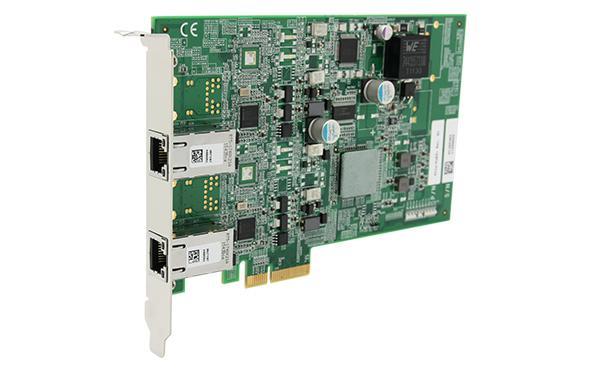

PCIe-PoE2+
总线接口 x4, 2代 PCI Express
千兆以太网口 2个千兆以太网口，采用Intel® 82574L网络芯片，可支持9kB巨帧(jumbo frame)以及链路聚合(link aggregation)
PoE 供电能力 符合IEEE 802.3at-2009规范，每个网口可提供最高15.4 W电源
电缆需求 超5类和超6类线，最远可支持100米
电源需求 从PCI Express总线3.3V最大取电1.6A
从PCI Express总线12V最大取电2.8A *
工作温度 0°C ~ 60°C，有风流
外形尺寸 167.7 毫米 (宽) x 111.2 毫米 (高)

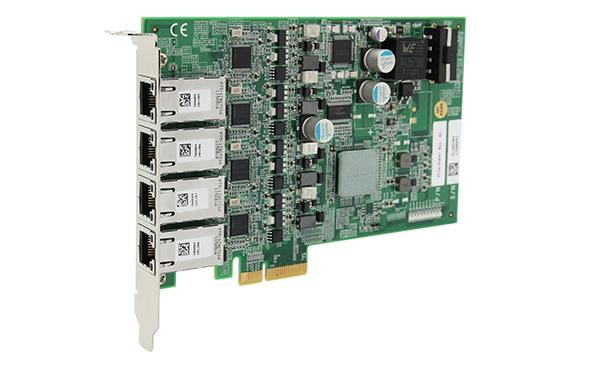

PCIe-PoE4+
总线接口 x4 PCI Express
千兆以太网口 4个千兆以太网口，采用Intel® 82574L网络芯片，可支持9kB巨帧(jumbo frame)以及链路聚合(link aggregation)
PoE性能 符合IEEE 802.3af规范，每个网口可提供最高15.4W电源
电缆需求 超5类和超6类线，最远可支持100米
电源需求 从PCI Express总线3.3V最大取电2.4A
从板载4芯电源接插件12V电源最大取电5.6A**
工作温度 0°C ~ 60°C，有风流
外形尺寸 167.7mm(长)×111.2mm(宽)

*PCIe-PoE2+ 设计成直接从PCIe插槽取电，无需另外接12V直流输入
**PCIe-PoE4+设计成从板上4芯电源接插件引入外部12V直流电源给PoE设备供电

订购信息

PCIe-PoE2+

2端口 x4 PCIe以太网供电图像采集卡

PCIe-PoE4+

4端口 x4 PCIe以太网供电图像采集卡
